什么是双螺杆空压机?

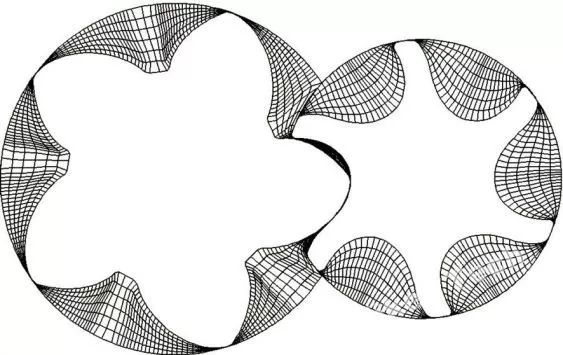

顾名思义,有两根螺杆,按照设计好的轮廓线形,相互啮合,通过容积的变化,挤出气体的设备。

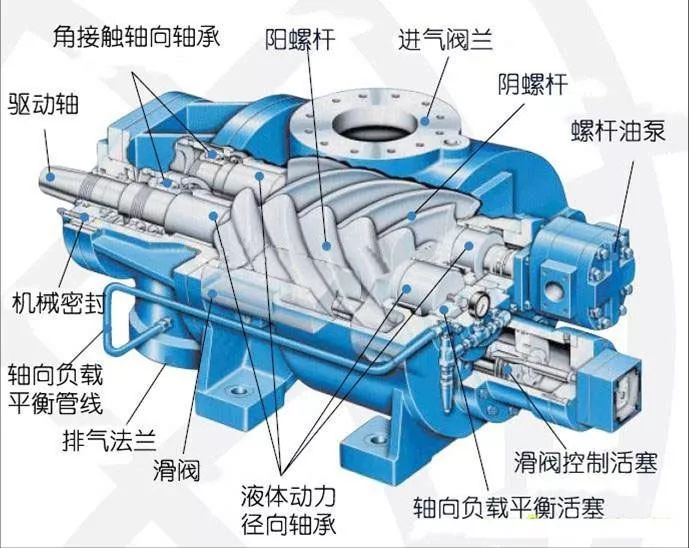

两根螺杆被称为转子,转子有阴阳之分。
-1-
基本参数
1.转子直径
a.转子具有多种不同尺寸以满足各种功率、容积和压力要求
b.常用阳转子外径尺寸描述主机规格
2.压缩比
a.一个是固有设计压缩比、一个运转压缩比(根据实际工况随时变化)
b.单级压缩:一般固有压缩比约为8:1
c.典型单级主机,如不考虑系统本身压力,内部压力大约在0.7MPa
d.两级压缩:一般固有压缩比均为3:1
-2-

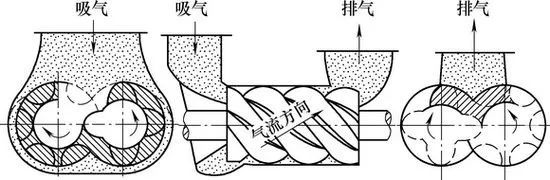

工作过程
1.吸气
• 转子转动,进气端空隙开始通过空滤吸气
• 同时转子另一对阴凸角准备压缩
• 当凸角在其整个长度上充满气时吸气结束
2.压缩
• 阳转子凸角开始与对应阴转子啮合
• 相互啮合两凸角通过密封线时将空气截住
• 阳凸角开始挤压截住的空气
3. 排气
• 阳转子的挤压运动逐步减少被截留空气的体积
• 并同时将其挤到排气端完成排气
-3-
如何控制气量?
1.进气调节
a.调节压缩机进气气流
b.应用蝶阀或者容调阀形式,
c.响应速度快、易和系统用气量匹配,设计、安装、调节简单
2.转子长度调节
a.移动转子密封位置
b.缩短转子有效长度从而改变气量
c.应用滑阀或者转阀形式
-4-
1.传动形式
a.皮带传动---传动效率低、成本低、噪音低,可上下布置占地小,过载
可保护,适用小型机组
b.齿轮传动---传动效率高、结构紧凑,使用寿命长,但噪音大、成本较高
c.联轴节----分为绕性联轴器和齿式联轴器
2.动力源
a.电动机----适用于固定式
b.柴油机----适用于移动式
3. 电机启动装置
全压启动和降压启动
-5-
优点
1.排气温度低(99℃左右),润滑油不易碳化
2.只有两大运动部件,延长使用寿命
3.空气传输无脉冲,延长风动工具寿命
5. 螺杆不会磨损,所以性能不会降低
6.结构紧凑,占地小
7.机器运行振动小,无需专门地基,安装成本低
8.维护量小
小结
双螺杆空压机已广泛应用于工农业生产,为社会的进步发展起到了巨大的作用。
以上,我和你聊的基本原理和特性,希望帮到你。
