转子是离心机的核心吗?​

发布时间:2020-08-09 01:01人气:

 转子是离心机的核心吗?





离心压缩机用来压缩气体的两个主要部件是转子和定子,而叶轮则是转子的主要零件。

一般而言,叶轮占压缩机总成本的50%以上,其设计精巧、结构紧凑、加工精度高,对原材料技术有极高的要求。

因此,你很有必要重新认识它。






-1-



离心压缩机的转子

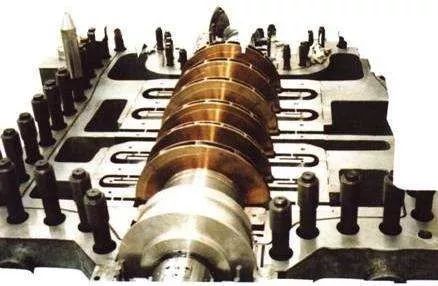

转子是离心压缩机的关键部件,它高速旋转。



转子是由叶轮、主轴、平衡盘、推力盘等部件组成。



主轴

主轴的作用就是支撑安装其上的旋转零部件(叶轮、平衡盘等)及传递扭矩。在设计轴确定尺寸时,不仅考虑轴的强度问题,而且要仔细计算轴的临界转速。

所谓临界转速就是轴的转速等于轴的固有频率时的转速。

平衡盘 推力盘



在多级离心压缩机中,由于每级叶轮两侧的气体作用力不一致,就会使转子受到一个指向低压端的合力,这个合力,我们称为轴向力。

轴向力对于压缩机的正常运转是不利的,它使转子向一端窜动,甚至使转子与机壳相碰,发生事故。

因此应设法平衡它,平衡盘就是利用它的两侧气体的压力差来平衡轴向力的零件。热套在主轴上,通常平衡盘只平衡一部分轴向力,剩余的轴向力由止推轴承来承受。

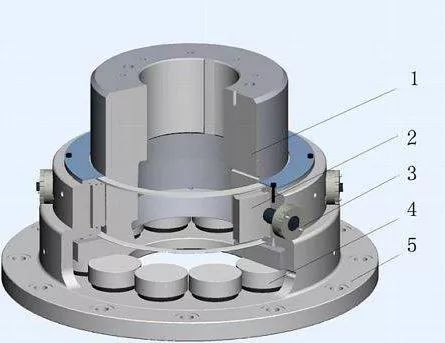

推力盘是固定在主轴上的止推轴承中的一部分,它的作用就是将转子剩余的轴向力通过油膜作用在止推轴承上,同时还确定了转子与固定元件的位置。






-2-

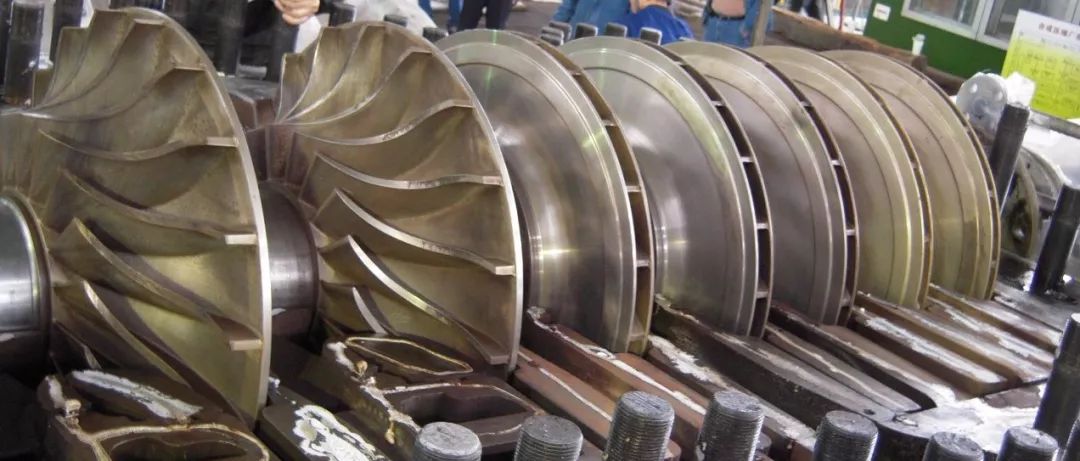

叶轮



叶轮也叫工作轮,是离心式压缩机的重要零件,气体在工作轮中流动,其压力、流速增加,温度升高。



叶轮是离心式压缩机对气体作功的唯一元件。








-3-





叶轮的分类

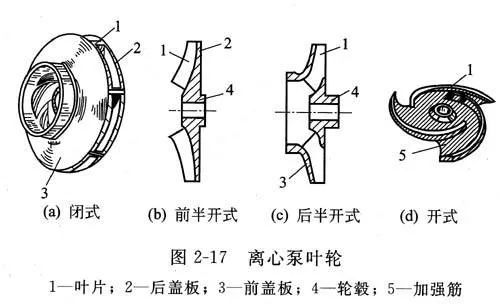

1.在结构上,叶轮典型的有三种型式:

⑴ 闭式叶轮:由轮盘、轮盖、叶片三部分组成。

⑵ 半开式叶轮:无轮盖、只有轮盘、叶片。

⑶ 双面进气式叶轮:两套轮盖、两套叶片,共用一个轮盘。



⒉叶轮的结构以叶片的弯曲形式来分:

⑴前弯叶片式叶轮:叶片弯曲方向与叶轮的旋转方向相同。叶片出口角>90°。

⑵后弯叶片式叶轮:叶片弯曲方向与叶轮的旋转方向相反,叶片出口角<90°。

⑶径向叶片式叶轮:叶片出口方向与叶轮的半径方向一致,叶片出口角=90°。



你可能觉得以上分类的知识晦涩难懂,没有关系,简单来说,你只需要知道叶轮有开式和闭式之分,就可以了。






小结



今天,我和你聊了离心压缩机的转子部件,希望你能掌握三点:

1、叶轮是离心压缩机的核心零件,成本占到压缩机总成本的50%以上;

2、叶轮是离心压缩机对气体作功的唯一元件。气体经过叶轮做功后,压力、温度、流速都会上升;

3、叶轮分为开式和闭式。
