离心式压缩机如何工作?
离心式压缩机是如何工作的?
压力是怎样升高的?
本节我们讨论这个问题。
-1-
工作原理

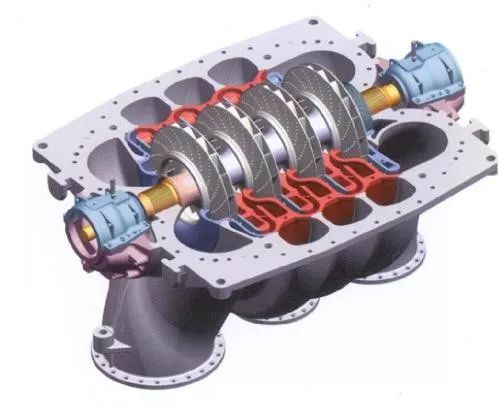

离心式压缩机中气压的提高,是靠叶轮旋转、扩压器扩压而实现的。
当叶轮高速旋转时,气流跟着旋转,在离心力作用下,气体被甩到扩压器中去,而在叶轮处形成真空地带,这时新的气体经过空滤和进气阀吸入叶轮。
叶轮连续旋转,气体不断地被吸入、甩出,从而实现了气体的连续流动。
-2-
常用名词解释
⑴级:每一级叶轮和与之相应配合的固定元件(如扩压器等)构成一个基本的单元,叫一个级。
⑵段:以中间冷却器隔开级的单元,叫段。这样以冷却器的多少可以将压缩机分成很多段。一段可以包括很多级。也可仅有一个级。
⑶标态:0℃,1 标准大气压。
⑷进气状态:一般指进口处气体当时的温度、压力。
⑸重量流量:一秒时间内流过气体的重量。
⑹容积流量:一秒时间内流过气体的体积。
⑺表压(G):以当地大气为基准所计量的压强。
⑻绝压(A):以完全真空为基准所计量的压强。
⑼真空度:与当地大气负差值。
⑽压比:出口压力与进口压力的比值。
-3-

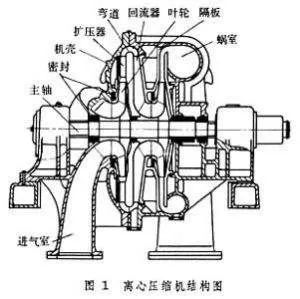

结构组成
离心压缩机组是由电气、机械、润滑、冷却、控制等部分组成的一个系统。

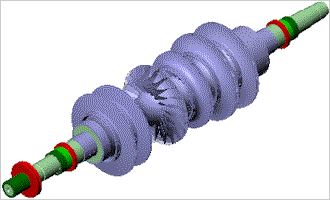

虽然由于输送的介质、压力和输气量的不同,而有许多种规格、型式和结构,但组成的基本元件大致是相同的,主要由转子、定子、和辅助设备等部件组成。
小结
至此,你知道离心机是怎么提高气体压力的吗?
是的,叶轮旋转提高气体速度,扩压器减速增压,经过冷却降温、排水等流程后,最终满足使用要求的压缩空气被排出。
叶轮提高1/3的压力,扩压器提高2/3的压力。
以上,就是今天的全部内容。希望对你有所帮助。
