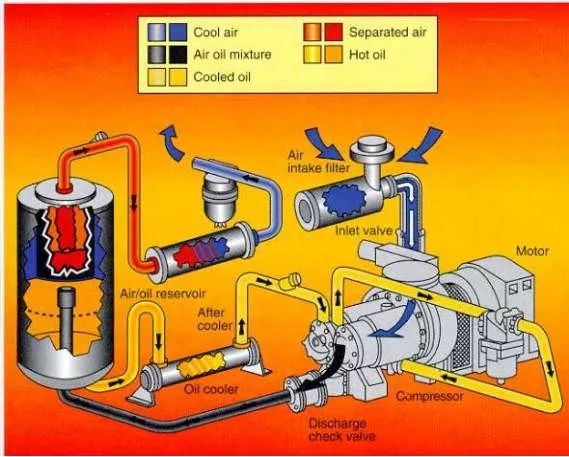

螺杆空压机典型气路流程
你知道螺杆空压机是如何把气送出去的吗?从空气进入压缩机到最终排出,需要经受哪些“折磨”吗?
今天,我和你聊这个话题。
-1-
空气从被吸入,经过以下零部件

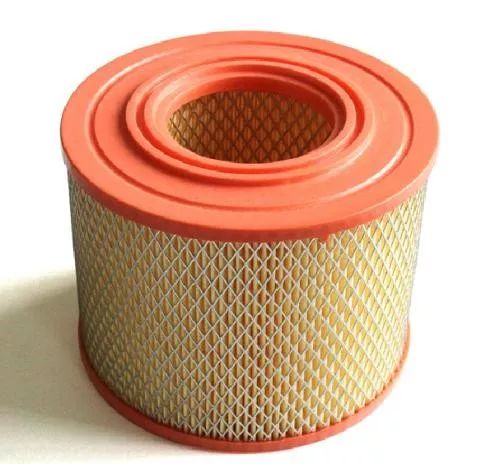

1、空滤
由于大气环境中总是有各种污染物,而压缩机要求吸入的空气是干燥、清洁并且不应是热空气。
所以,使用空滤,一来将污染物、固体颗粒清除掉,二来作为消声器,消除气流带来的噪音。
一般空滤的过滤精度是3微米,过滤效率99%。

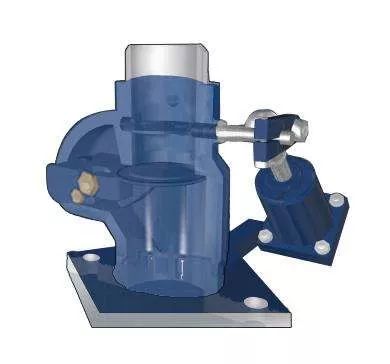

2、进气控制阀
有三个作用
-
调节进气量
-
停机时阻止油气倒流
-
卸荷气流出口

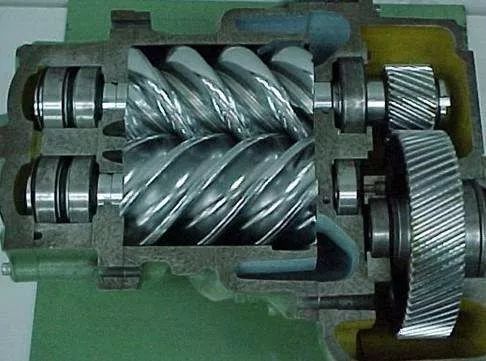

3、压缩机主机
给空气加压,前面已经介绍,不再赘述
4、排气单向阀(选项)
用于进气阀仅有蝶阀配置时

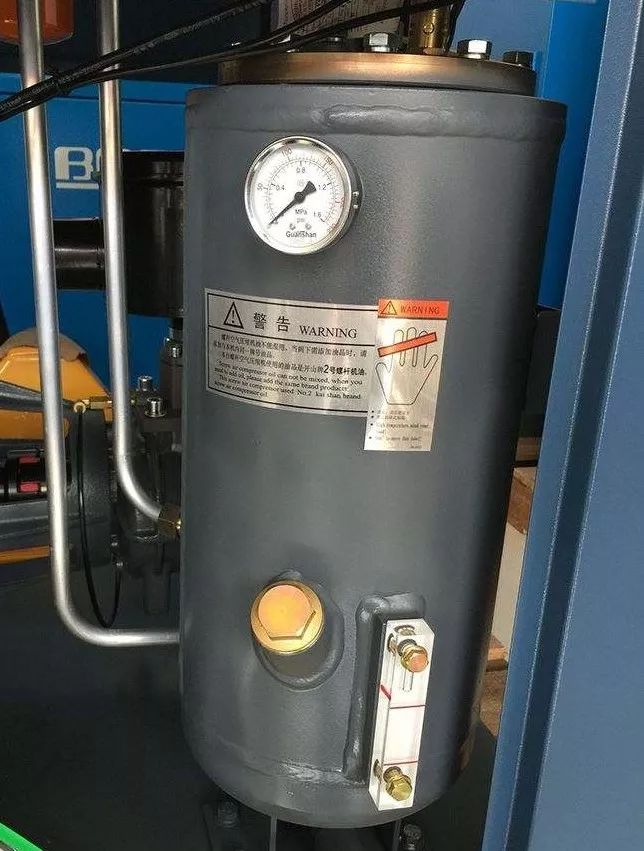

5、油气桶
作用:
-
储油
-
安装油气分离芯
-
初级油气分离
6、油气分离芯
进一步分离压缩空气中的油

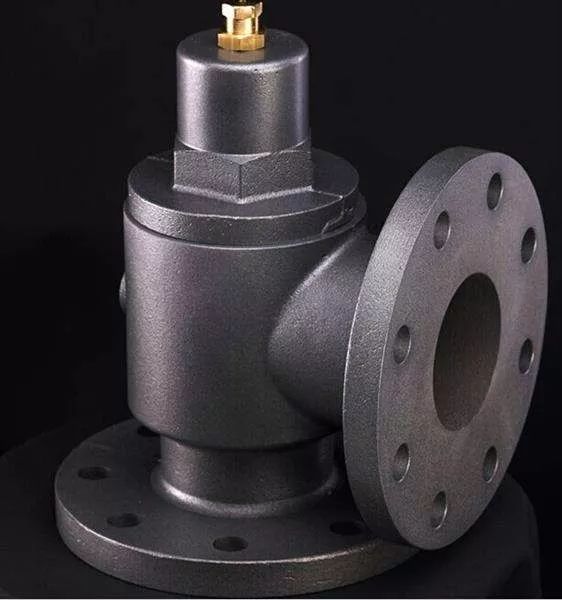

7、压力维持阀(最小压力阀)
作用
-
防止系统气体回流,单向阀作用
-
开机时尽快建立筒体压力,确保油压和分离效果
一般在4BAR压力时开启

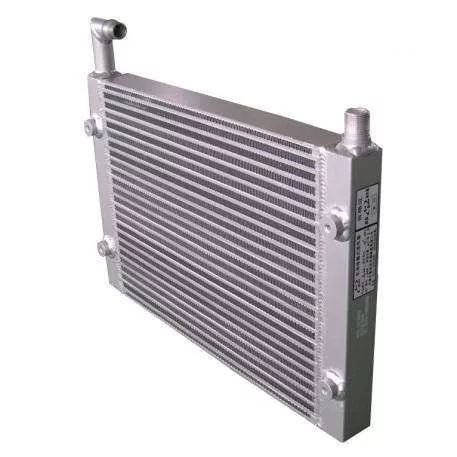

8、后冷却器
对压缩空气降温

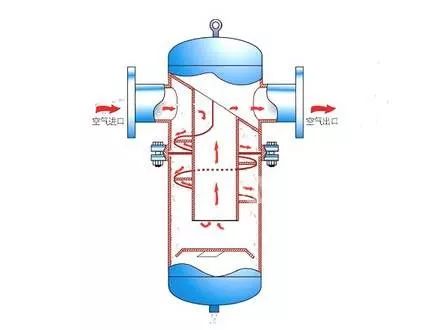

9、水分离器
分离压缩空气中的水分并排出

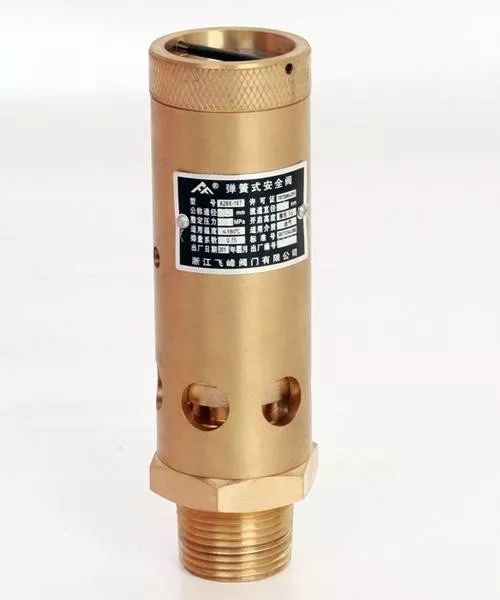

10、安全阀
防止系统超压
经过以上典型部件后,压缩空气进入管网系统,一般管网会配置干燥机和储气罐等设施,后续会专门有一节空气系统配置的介绍,敬请期待。
小结
了解了气路流程及关键零部件,你看待空压机的视角就不一样了,在你的脑海中会形成整体影响,对判断故障大有裨益。
下节,我和你聊油的流程。
