什么是油气分离器?
首先特别说明:这里提到的油气分离器是指有油螺杆空压机使用的油气分离器。不是大众EA888发动机油气分离器。
你能准确定义油气分离器吗?
或者说你所理解的油气分离器是什么?
现在,我和你讨论这个问题。
-1-
什么是油气分离器
定义:安装在压缩机出口,把油和气分离开,让油回到机器里内部循环,让气排出供给用户使用的装置。
其主要作用是减少压缩空气的耗油量,确保压缩空气的含油量在3ppm之内。
-2-
油气分离器的结构
油气分离器由三部分组成,分别是油气桶、油分芯和二次回油系统。

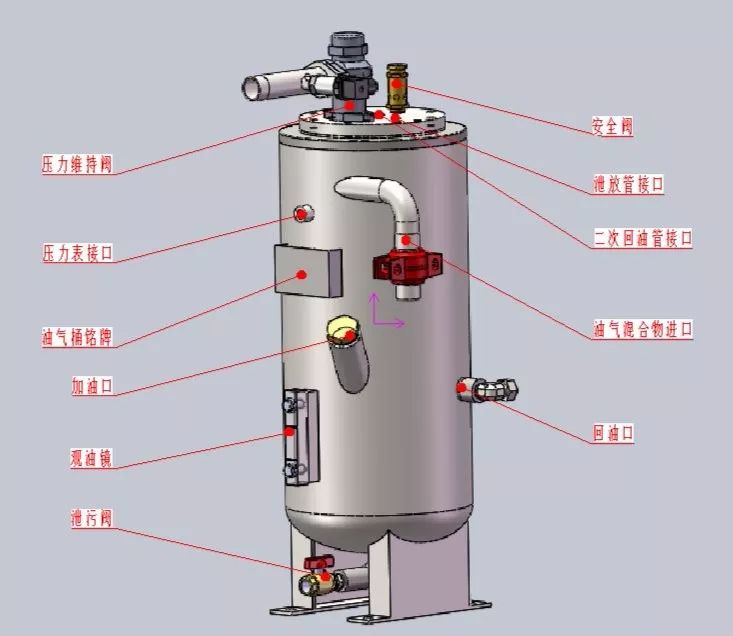

1、油气桶
油气桶的主要作用是储油和一次油气分离。

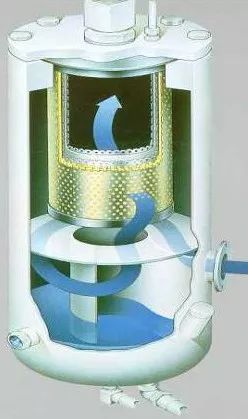

从压缩机出来的高压、高温(80℃左右)油气混合物是沿着油气桶内部的切线方向进入的。
在离心力作用下,油气混合物中的油大部分被甩到油气桶的内壁上。
在重力的作用下沿着内壁流到油气桶的底部。
另外一部分油滴在相互碰撞的过程中凝结成大油滴,最后也是在重力的作用下沉向油分罐底部,参与下次循环。

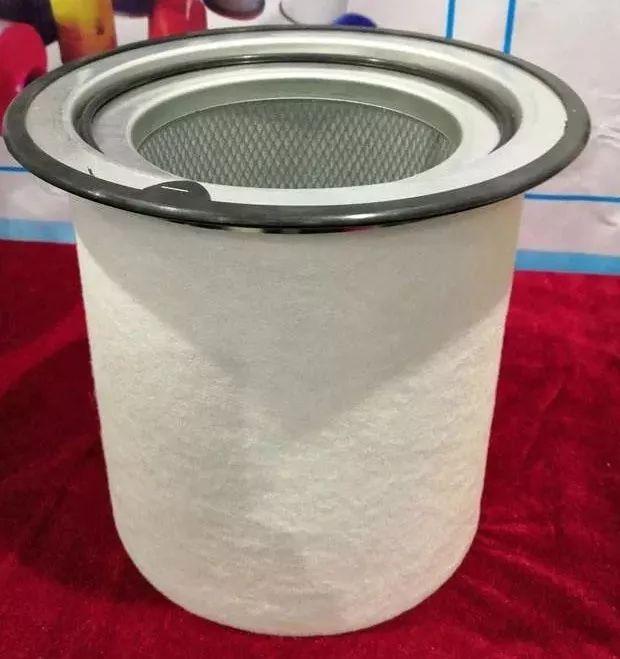

2、油分芯
油分芯为双层结构,第一层为细微颗粒,由具有一定厚度和空隙的硼硅酸盐玻璃纤维制成。第二层由聚酯合成纤维制成。
经过油气桶一次分离后的油气混合物进入油分芯进行二次分离,经油分芯过滤后的空气,通过最小压力阀流向后部冷却再排出空压机。
其工作原理是当油和气的混合物以一定的流速穿过玻璃纤维层时,油滴被物理机械的阻挡,慢慢地凝结为大油滴之后,在重力作用下,落到油分芯底部,然后由二次回油管把这部分油吸入压缩机内部,参与下一循环。
2、二次回油系统
一次分离过后没有被分离出来的微小油滴,在油分芯的作用下逐渐集聚在油分芯的底部。

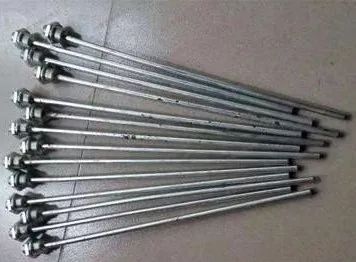

二次回油管的作用就是将这些沉在油分芯底部的油送回压缩机中,避免重新混入干净的压缩空气中。
回油管上有一单向阀,使得机油只能由油分芯底部流入压缩腔。
实际上油气混合物在穿透油分芯之前,99%的油已被分离落回油气桶底部。
-3-
油气分离器的故障
1、跑油
主要原因有二次回油管堵塞、回油单向阀故障以及最小压力阀故障等。
当然,具体问题需要具体分析, 有任何疑问,请在下方留言。
2、堵塞
主要是空气质量不佳,或者油分芯寿命到期,直接更换即可。
3、着火
油分芯偶尔会出现着火爆炸事故,所以这个点你必须掌握。
我主要谈两点:
首先,安装分离芯时法兰垫片上的导电片一定要确认完好,必要时加固。
其次,润滑油必须按期更换,积碳和铁锈微粒的混合物在压缩空气热量的作用下,可发生放热反应,导致起火爆炸。
最后的话
油气分离器是有油螺杆空压机重要部件之一,怎样科学的使用它,是空压机维护人员必须掌握的技能。
以上,我谈到的这些点,希望对你有所启发。
欢迎你给我留言,也请你把这篇文章分享给你的同事和朋友,希望他们和你一起进步。
