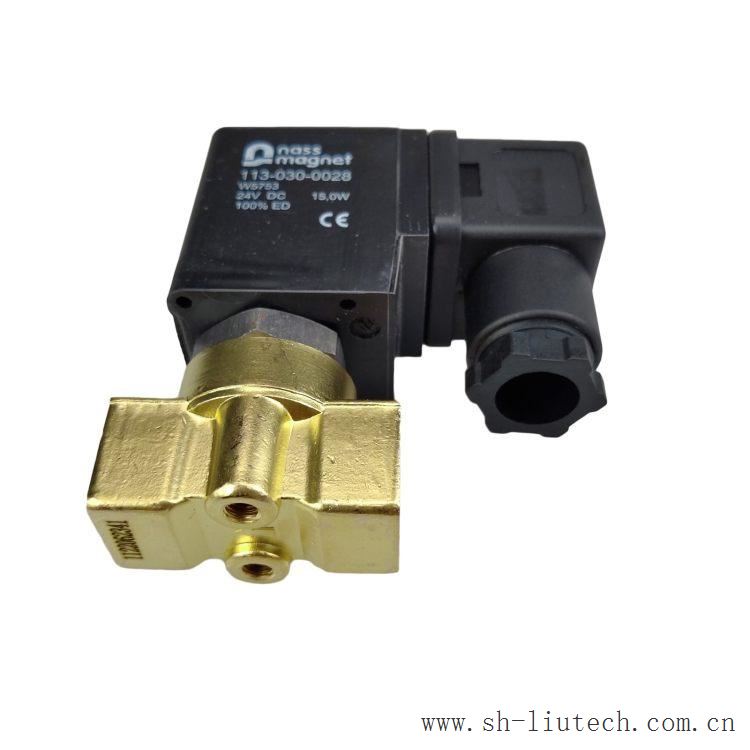

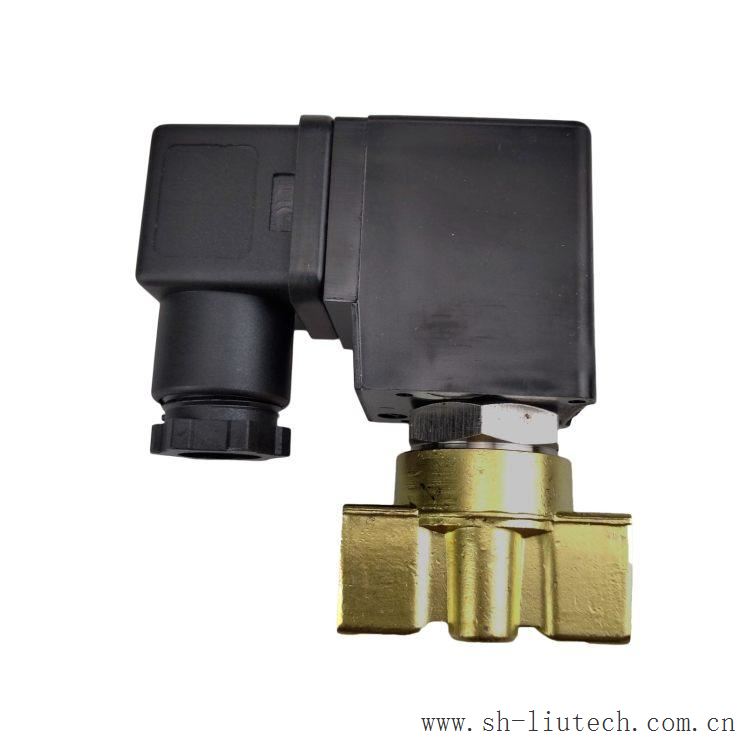

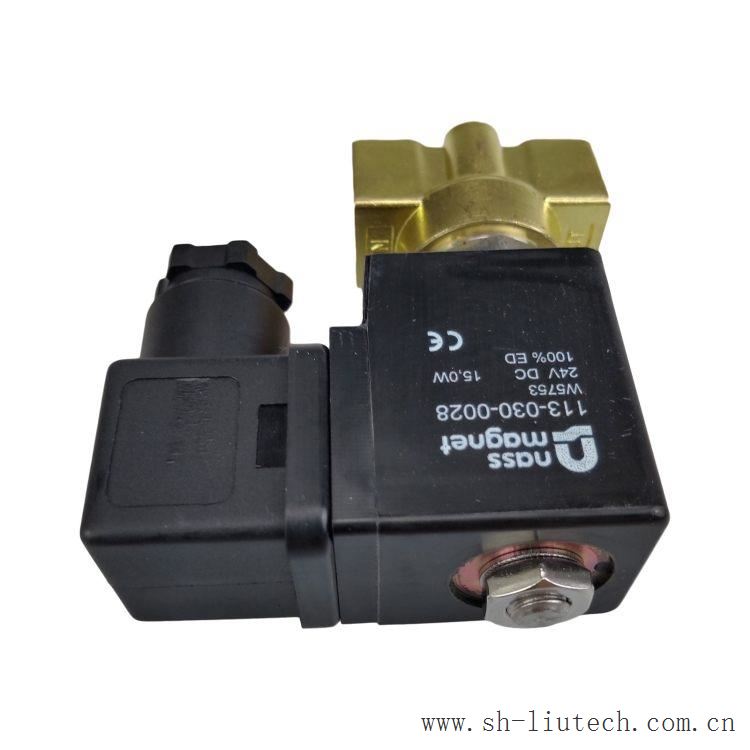

配件名称：寿力电磁阀
型号：88291003-046
配件类型：常规配件
配件用途：加载，卸载
品牌：寿力/SULLAIR 美国寿力
适用压缩机类型：寿力螺杆式压缩机550RH
规格: VLV,SOL2WNC1/47121KBN2GF00+
一、寿力电磁阀的作用：
寿力电磁阀是气控回路中的核心元件，其主要功能是通过改变控制气体的流动通路从而控制不同的气动元件协调工作，实现寿力螺杆空压机气动控制的整体目标。寿力电磁阀一般是3通的，工作时接通气罐至气动元件的回路，压力气体控制元件动作；不工作时切断动力回路，并将气动元件中残存的压力气体排至大气中。寿力电磁阀是螺杆空压机气动控制中必不可少的空压机配件之一。
二、寿力电磁阀在仪表监控器机型的工作状况：
控制系统能根据所需的压缩空气量调节压缩机进气量。当管线压力超过加载压力大约10psig（0.7bar） 左右时，在控制系统作用下，机组放空卸载，这能大大降低能耗。控制系统包括进气阀（位于压缩空气进口处），寿力电磁阀，压力调节开关和压力调节器。以下通过寿力螺杆压缩机运行中的“起动工况”状态来说明寿力电磁阀在控制系统的功能。
起动工况：
起动前，将启动/运行/停止开关拔到“起动”位置，这时进气阀在弹簧力的作用下关闭，
保证起动时负荷。起动时，在真空的作用下，进气阀打开，系统压力迅速上升。在升压
过程中，压力调节阀不作用，启动/运行寿力电磁阀通，控制气通过启动/运行电磁阀逐渐减小进气阀的开度，同时循环卸荷阀、停机放空阀动作，当从进气阀进入的空气量与停机放空阀放空的空气量相等时，进气阀达到平衡。同时，控制气还进人柴油机调速气缸，将柴油机控制在怠速（1300rpm）下运行。待柴油机充分预热后（预热时间为 60S），启动/运行寿力电磁阀切断，启动/运行/停止开关将自动跳到“运行”位置，此时控制进气阀开度和柴油机转速的压缩空气被完全放空，进气阀复又打开，柴油机在弹簧作用下全速运行。
三、寿力螺杆空压机配件电磁阀可能发生的故障及排除方法：
症状 可能发生的原因 排除方法
管线压力高于卸载压力 卸载电磁阀失灵 检查电磁阀的状况
四、寿力电磁阀的保养：
寿力电磁阀的结构参看下图，其维修工作很少，但能进行定期清洁。一般来说，如果工作电压合适，当电磁阀的动作迟缓或有泄漏时，就需进行清洁工作， 其步骤如下：
1、脱开电磁阀线圈上的接头 ；
2、卸下固定螺母， 取出电磁线圈；
3、拧开阀体上的螺丝， 卸下阀芯， 阀芯弹簧和密封圈；
4、拧下底盖， 取出密封圈， 弹簧和阀针；
5、清洁各零件；
6、更换线圈或阀芯；
7、重新组装电磁阀。
