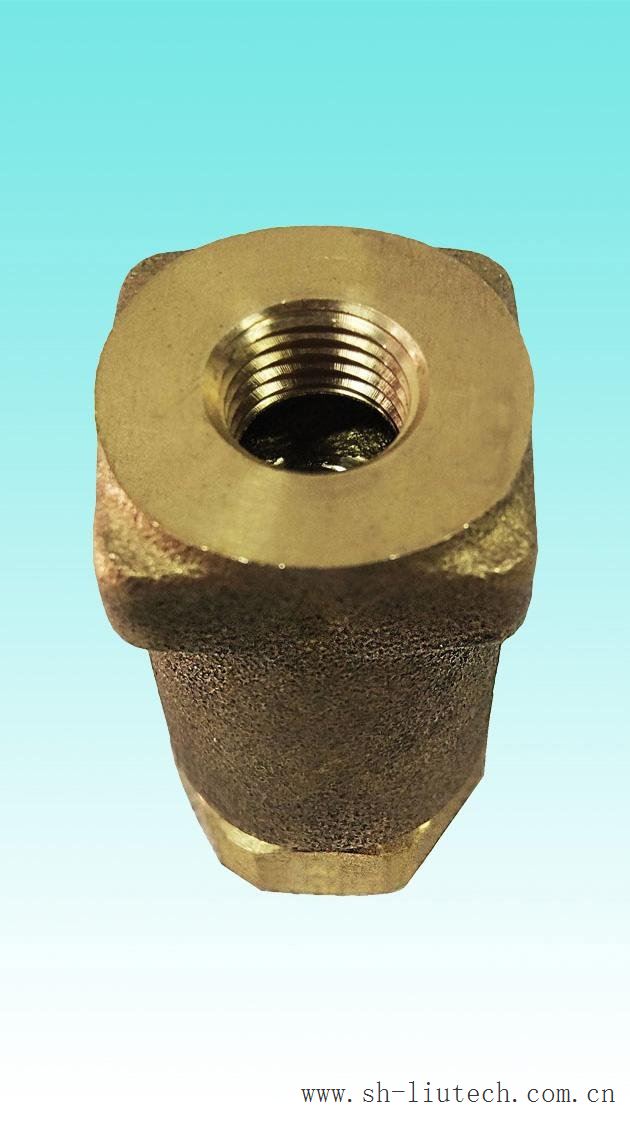

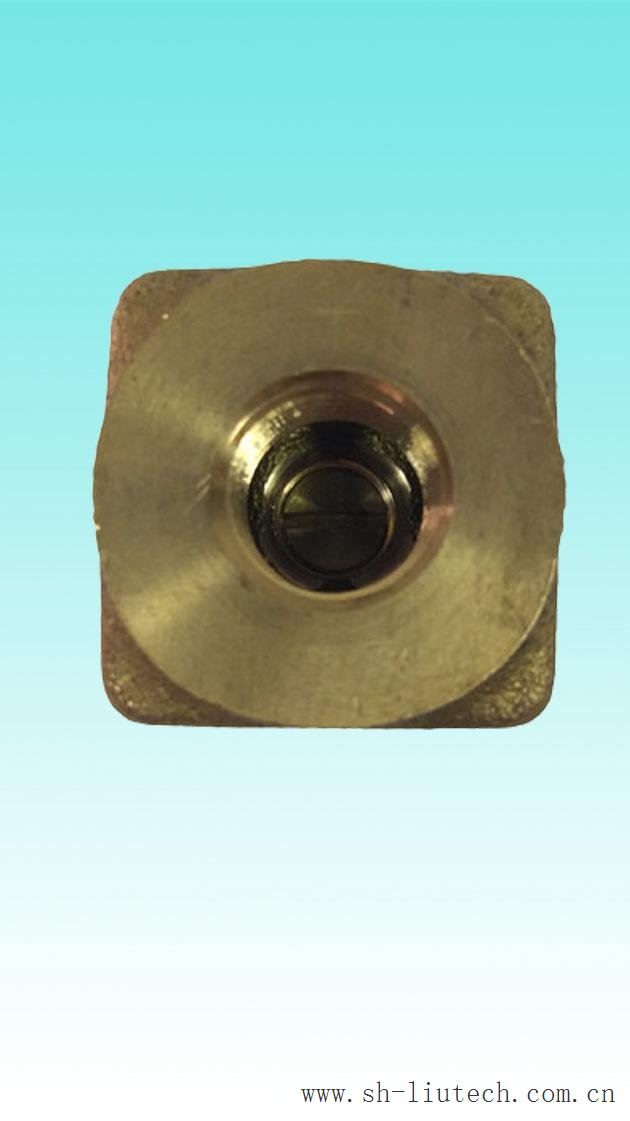

配件名称：寿力排水阀
型号：88290010-023
配件类型：常规配件
配件用途：加载，卸载
品牌：寿力/SULLAIR 美国寿力
适用压缩机类型：寿力螺杆式压缩机WS18/22/30/37
规格: VLV,DRAINJORC110V1/4"
一、寿力排水阀的作用：
寿力排水阀是气控回路中的核心元件，其主要功能是通过改变控制气体的流动通路从而控制不同的气动元件协调工作，实现寿力螺杆空压机气动控制的整体目标。寿力电磁阀一般是3通的，工作时接通气罐至气动元件的回路，压力气体控制元件动作；不工作时切断动力回路，并将气动元件中残存的压力气体排至大气中。排水阀是螺杆空压机气动控制中必不可少的空压机配件之一。
二、寿力排水阀在仪表监控器机型的工作状况：
控制系统能根据所需的压缩空气量调节压缩机进气量。当管线压力超过加载压力大约10psig（0.7bar） 左右时，在控制系统作用下，机组放空卸载，这能大大降低能耗。控制系统包括进气阀（位于压缩空气进口处），寿力排水阀，压力调节开关和压力调节器。以下通过寿力螺杆压缩机运行中的“卸载”状态来说明寿力电磁阀在控制系统的功能。
卸载----压力超过 125 psig (8.6 bar)
当用户所需气量减少或不需用气时，管线压力上升。当压力超过设定值 125 psig (8.6bar)时，
压力调节开关跳开，电磁阀断电。这样，控制气直接进入进气阀和放空阀，从而，关闭进气阀，打开放空阀。这时，机器在较低的背压下运行，以减少能耗。管路中的压力阀会防止压缩空气回流至罐中。
当管线压力降至设定的压力时，压力调节开关闭合，接通电磁阀电源，放空阀关闭。这时，电磁阀切断对进气阀的控制，进气阀重新吸气。压力升高之后，压力调节器重新发挥作用。
三、寿力螺杆压缩机可能发生的故障及排除方法：
排气压力（罐压）过高 卸载排水阀失灵 检查电磁阀的状况
管线压力 P2 高于卸载压力设定值 卸载排水阀失灵 检查电磁阀的状况
排气压力 P1 过高 卸载排水阀失灵 检查电磁阀的状况
四、排水阀的保养：
电磁阀的维修工作很少，但能进行定期清洁。一般来说，如果工作电压合适，当排水阀的动作迟缓或有泄漏时，就需进行清洁工作，其步骤如下：
1、脱开排水阀线圈上的接头；
2、卸下固定螺母，取出排水线圈；
3、拧开阀体上的螺丝，卸下阀芯，阀芯弹簧和密封圈；
4、拧下底盖，取出密封圈，弹簧和阀针；
5、清洁各零件；
6、更换线圈或阀芯；
7、重新组装排水阀。
