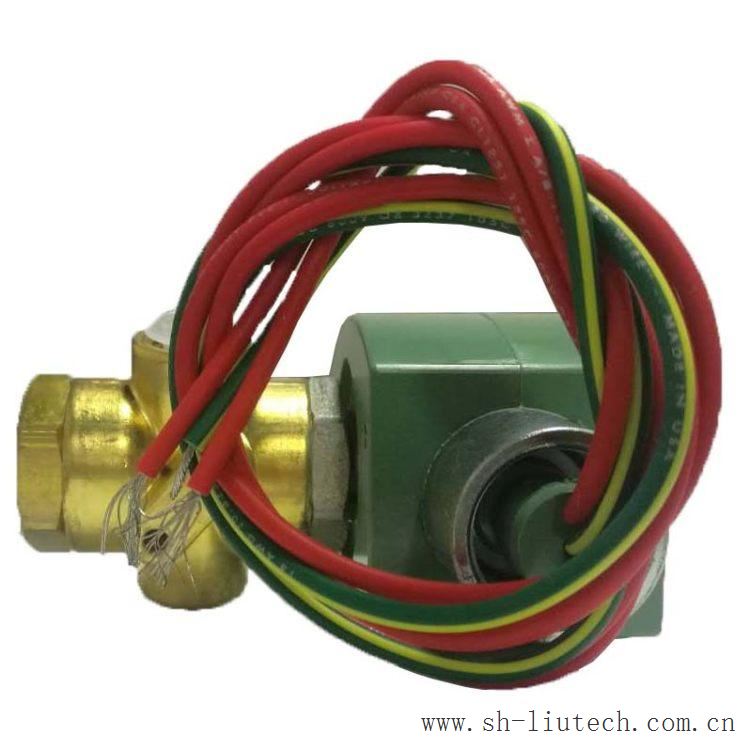

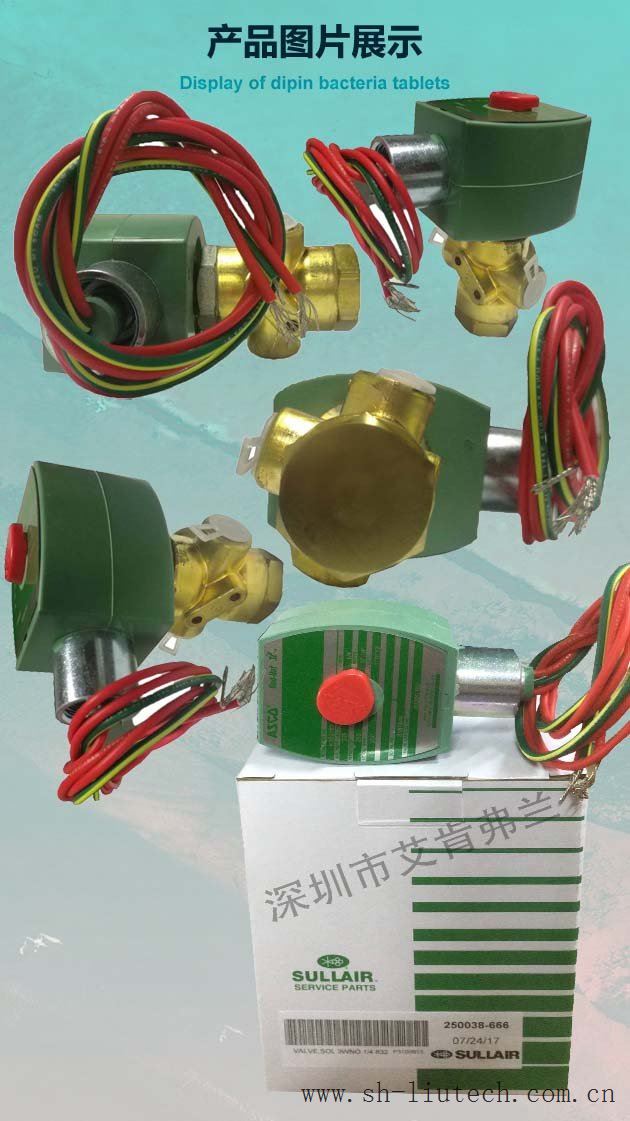

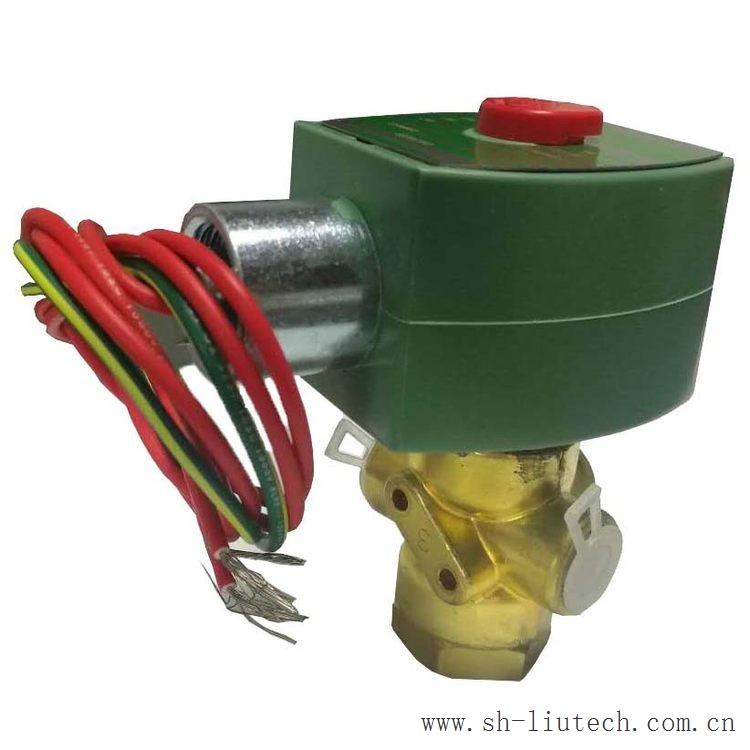

配件名称：寿力电磁阀
型号：250038-666
配件类型：常规配件
配件用途：加载，卸载
品牌：寿力/SULLAIR 美国寿力
适用压缩机类型：螺杆式压缩机LS10/12/16/20/20S/25S/
一、寿力电磁阀的作用：
寿力电磁阀是气控回路中的核心元件，其主要功能是通过改变控制气体的流动通路从而控制不同的气动元件协调工作，实现空压机气动控制的整体目标。寿力电磁阀一般是3通的，工作时接通气罐至气动元件的回路，压力气体控制元件动作；不工作时切断动力回路，并将气动元件中残存的压力气体排至大气中。电磁阀是空压机气动控制中必不可少的空压机配件之一。
二、寿力电磁阀在仪表监控器机型的工作状况：
控制系统能根据所需的压缩空气量调节压缩机进气量。当管线压力超过加载压力大约10psig（0.7bar） 左右时，在控制系统作用下，机组放空卸载，这能大大降低能耗。控制系统包括进气阀（位于压缩空气进口处），寿力电磁阀，压力调节开关和压力调节器。以下通过寿力螺杆压缩机运行中的“起动”状态来说明寿力电磁阀在控制系统的功能。
起动——0至50PSIG（0至3.5bar）
按下起动按钮，压缩机起动，启动寿力电磁阀得电开通控制气从小储气罐中放出关闭进气阀，压力调节器关闭，放空寿力电磁阀失电接通卸放分离器罐压，压缩机从轻载开始起动，当达设定时间（一般6秒后）会自动切换到满负荷状态。此时，启动寿力电磁阀失电关闭进气阀全开，压力调节器仍然关闭，放空寿力电磁阀得电关闭，分离罐内压力迅速从0升到50PSIG（0-3.5bar）*小压力阀关闭，系统与供气管断开 小压力阀的设定在50PSIG（3.5bar）左右。
三、寿力螺杆压缩机可能发生的故障及排除方法：
症 状 可能原因 排除方法
排气压力( 罐 压 )P1过高 电磁阀失效 检查电磁阀
管线压力高于卸载压力的设定值 电磁阀失效 检查电磁阀的运行
四、寿力电磁阀的保养：
电磁阀所需维修很少，但能进行定期的清洁。一般来说，如果工作电压适合，当阀的动作迟缓或有大量的泄漏时，需对阀进行清洁。维修前断开电源，释放所有压力，脱开电磁阀线圈接头。维修时不必将阀卸下。如需更换部件，请按如下步骤：
拆装：
1、卸下固定帽，取下电磁线圈；
2、拧下电磁阀底座组件，拆下阀芯，阀芯弹簧和垫圈；
3、拆下底盖，密封圈，弹簧和阀针；
4、清洁或更换部件。
电磁阀线圈更换：
1、卸下固定帽，取下铭牌和顶盖；
2、从阀杆上取下电磁阀线圈；
3、更换新的电磁绳圈并按图 15 顺序安装。
