螺杆式压缩机工作原理介绍

发布时间:2022-01-12 21:32人气:

螺杆式压缩机工作原理介绍凭借着百年的技术沉淀,用自身顽强的意志,逐步在中、低压领域逐步超越了往复式压缩机,今日的王者却也要面对技术发展的挑战,让我们一起看看螺杆式压缩机工作原理介绍 螺杆式......

凭借着百年的技术沉淀,用自身顽强的意志,逐步在中、低压领域逐步超越了往复式压缩机,今日的王者却也要面对技术发展的挑战,让我们一起看看螺杆式压缩机工作原理介绍

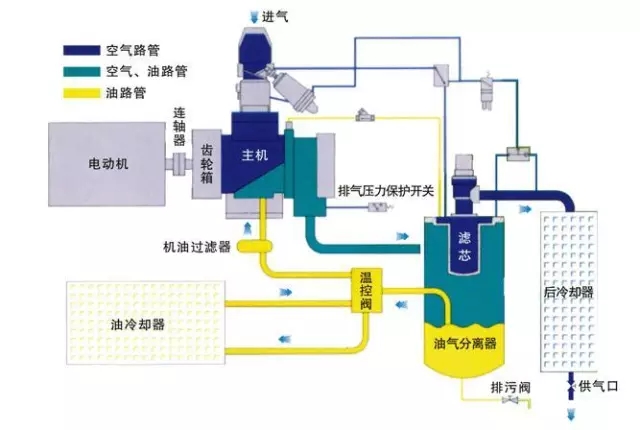

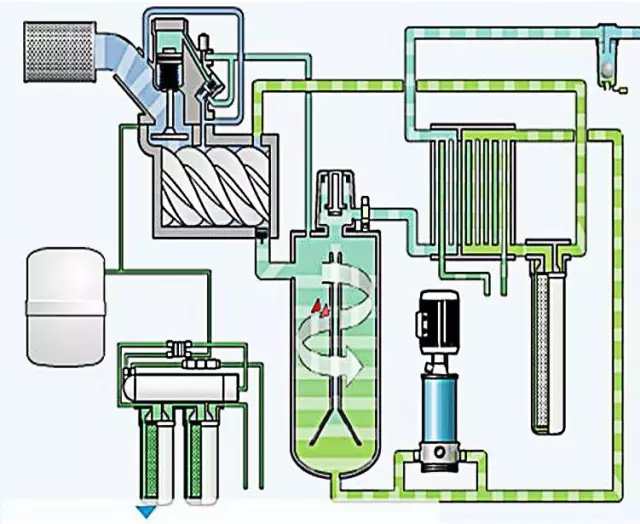

螺杆式空压机系统

系统构成

螺杆式压缩机工作原理介绍

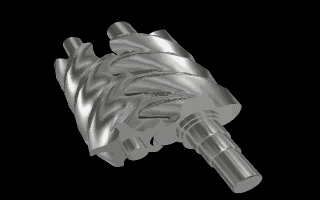

 转子运行示意

单螺杆

螺杆式压缩机工作原理介绍

双螺杆

螺杆式压缩机工作原理介绍

阴、阳转子

“∞”字形气缸中平行地配置

螺杆齿形

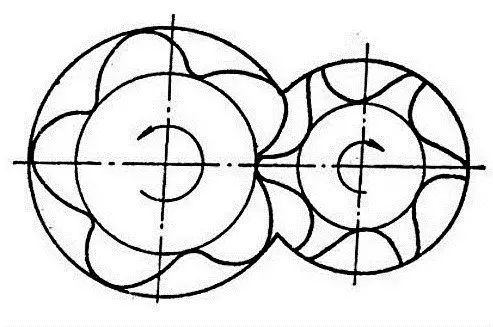

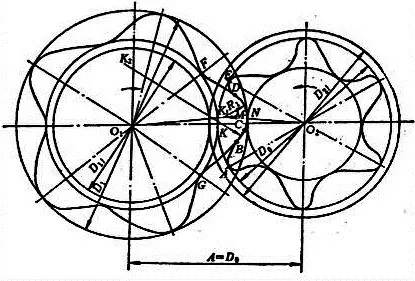

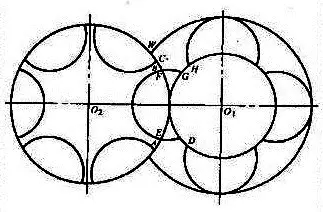

对称圆弧齿形

螺杆式压缩机工作原理介绍

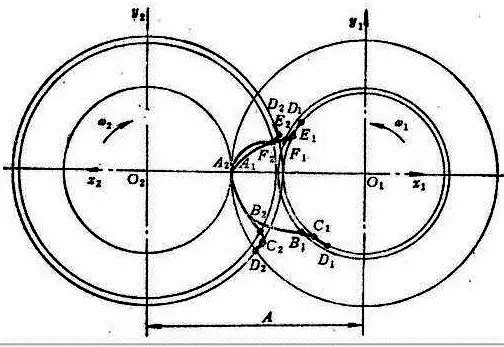

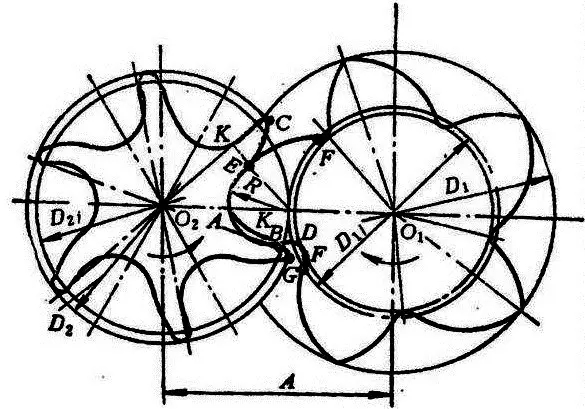

 不对称圆弧—摆线齿形

螺杆式压缩机工作原理介绍

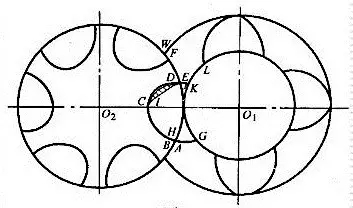

其他齿形

 各类齿型型线

螺杆式压缩机工作原理介绍

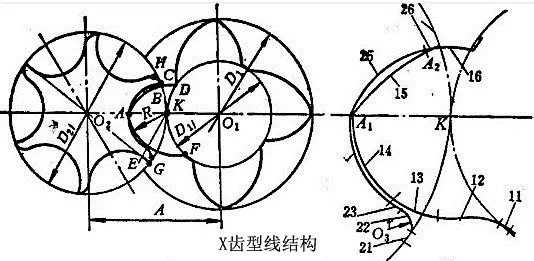

X齿型线结构

螺杆式压缩机工作原理介绍

Sigma齿型线结构

螺杆式压缩机工作原理介绍

 日立U56型

 螺杆式压缩机工作原理介绍

CKBK不对称齿型

螺杆式压缩机工作原理介绍

GHH齿型线型结构

最求目的

泄漏量最小

双螺杆齿数

典型齿数4:6  新发展5:6  趋势6:7

希望一转中有更多排量(工作容积)

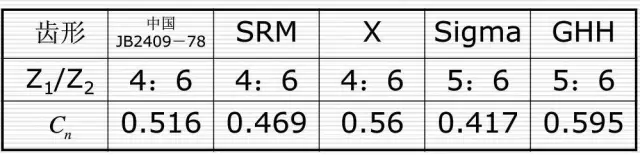

齿型面积利用率


螺杆式压缩机工作原理介绍

 希望每个齿槽中工作时间缩短使泄漏量减少

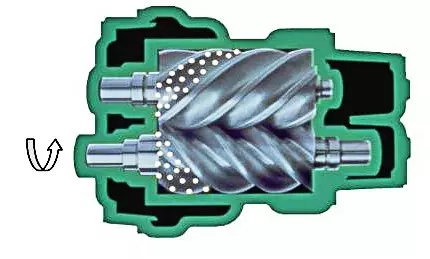

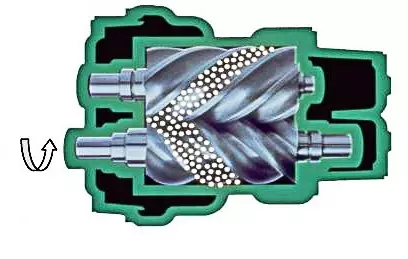

转子压缩过程

吸气

 螺杆式压缩机工作原理介绍

封闭

螺杆式压缩机工作原理介绍

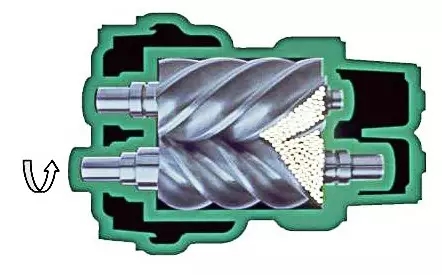

压缩

 螺杆式压缩机工作原理介绍

排气

螺杆式压缩机工作原理介绍

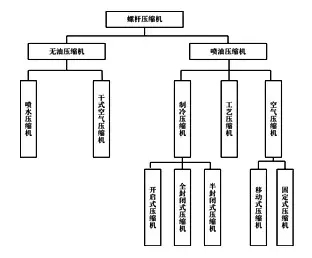

常见分类

螺杆式压缩机工作原理介绍

常见螺杆系统

无油(干式)螺杆、喷油螺杆、喷水螺杆

螺杆式压缩机工作原理介绍

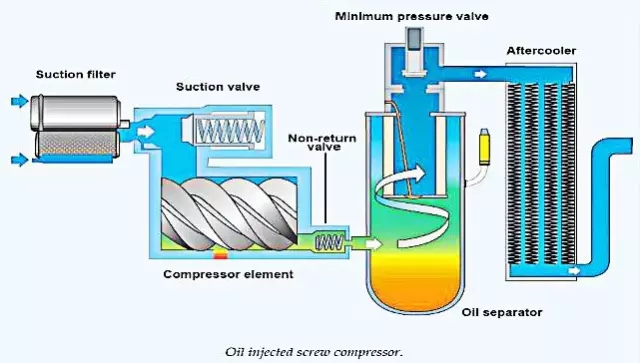

喷油

螺杆式压缩机工作原理介绍

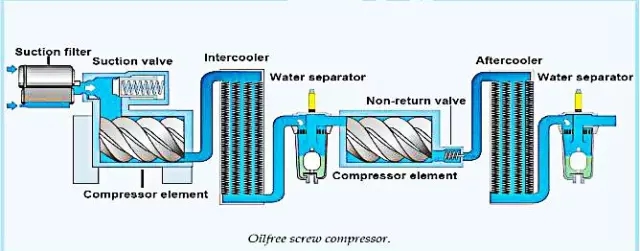

无油

螺杆式压缩机工作原理介绍

喷水

系统主要组成

主机 / 电机系统

冷却 / 分离系统

气路 / 调节系统

控制 / 电器系统

保护系统

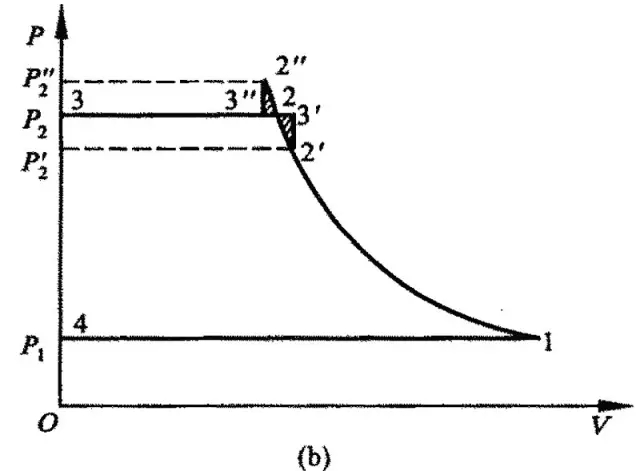

压缩比控制

比功率消耗:5.4Kw/m³/min

螺杆式压缩机工作原理介绍

内压缩比

压缩终了压力与初始压力之比

压力比

排气压力(背压力)与进气压力之比称

设计与运行时应注意使两者很好协调

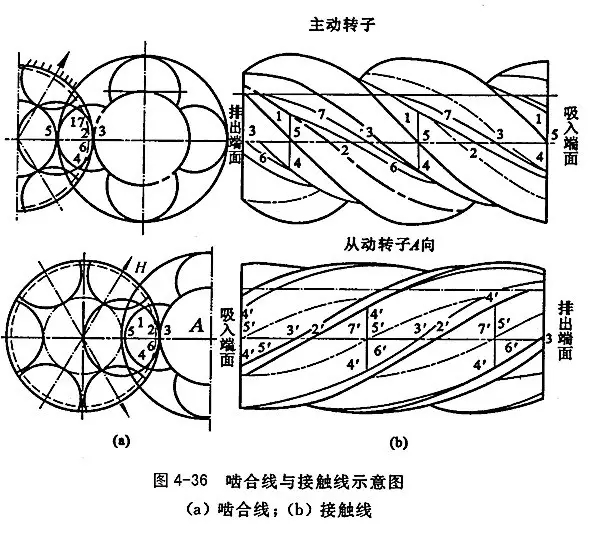

啮合线与接触线

螺杆式压缩机工作原理介绍
