空压机冷干燥机的基本原理和冷冻干燥机的工作流程

空压机冷干燥机的基本原理和冷冻干燥机的工作流程：

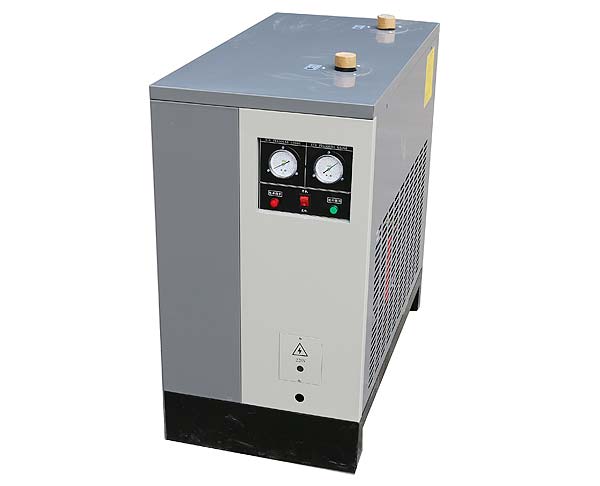

    1.压缩空气流程

　　潮湿且高温的压缩空气由干燥机入口进入，首先经过前置空气冷却器，将空气温度降至常温，再进入空气热交换器降低少许温度做预冷工作，并可除去空气中部份水滴，然后压缩空气进入冷媒蒸发器中与冷媒热交换，将空气中这露点温度降至2—10℃之低温，则可将压缩空气中大部分的水分冷凝成水滴，以过旋风分离器时，会将空气与水滴做自动的分离，水滴会经自动排水器出系统外，最后干燥的空气再经由空气热交换器回升少许温度后至出口，这种作用可避免空气管路外生锈和节约能源。干燥后压缩空气之露点温度为2—10℃其含量约只有1.47~0.59g/m3,除水率可高达93%以上。

　　2.冷媒系统流程说明

　　冷媒经冷媒压缩机压缩后成为高压且高温之气体，再经冷凝器散热后，则成为液体冷媒，干燥剂主要功能是干燥及过滤冷媒管路中之水分或杂质。然后高压液体冷媒经膨胀后，即形成低压气体进入蒸发器中，吸收压缩空气这热量，降低空气温度，使水分凝结成水滴，低压开关，保护压缩机过低压运转。热气阀自动调整冷媒压缩之负载，最后冷媒经压缩机入口侧，再经压缩后继续使用而形成冷媒回路。水压调节阀自动调冷凝压力。

　　3.工艺流程Process

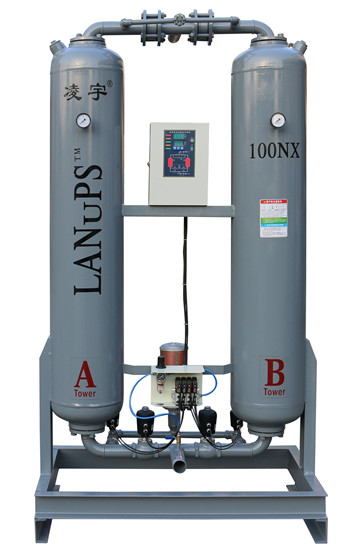

　　吸附式压缩空气干燥机的工作流程，压缩空气通过进口空气阀（IA）流入吸附干燥塔（A），在那里空气被干燥。干燥后的空气流过单向阀（CA）到达出口，其中有一部分空气被作为再生气。以过再生气节流孔（O）的流量控制，减压到接近大气压，然后污言秽语吸附塔（B），吸附塔（B）内有上半周期吸附下来的水分，再生气流带走这些水分并经再生/再加压阀（RB）和消音器（MB）排空。根据设定的循环周期（4分钟或10分钟时间模式），经济再生气量的设定模式（100%、85%、70%、55%、40%、25%）来确定再生气流的吹扫时间。这后再生/再加压阀（RB）关闭，吸附塔（B）开始升压直到雨塔压力平衡。升压需要一定的时间，必须保证雨塔压力的均衡，否则可能引起出口处压力波动。半个循环周期后，空气进口阀（IA）关闭，同时进口阀（IB）打开。考虑到阀的动作时间，6秒后再生/再加压阀（RA）再打开。现在吸附塔（B）开始干燥空气，而且吸附塔（A）则进入再生阶段，这样就完成了一次切换动作。吸附塔（B）干燥半个周期后重新回到再生状态，这段时间为一个循环周期。一个循环周期里，每个吸附塔都经过了三个阶段：吸附-再生加压。进中阀和再生/再加压阀的动作程序由控制箱内的电脑板控制。

    4.漏氟处理

　　最直观的表相就是冷媒压力表为零。漏氟首先要找到漏点，查漏点需要耐心仔细和一定的方法。具体是这样：先用目测法，打开机器箱板观察机器内部，由于制冷剂在运行时，会有压缩机润滑油混在里面，如果氟利昂有泄露就会把润滑油带出来，那么仔细观察机器内部，如果有片状的油污带，那就很可能是漏点所在。然后是检查机器内部的毛细铜管，也就是那些细的6毫米以下的铜管和工艺管，有没有折断现象。通过上述基本检查后，对有怀疑的地方做好标记。接着就需要通过加注一定压力的惰性气体来确认漏点了。有条件的情况下最好用氮气来保压，没有氮气用气态氟利昂也行，严禁用氧气保压查漏，那是找死。啥叫气态氟利昂，大哥这也不知道啊，那就是把氟利昂钢瓶正立，从上部截止阀出来的就是气态的氟利昂，反之把钢瓶截止阀朝下放出来就是液态氟利昂。

　　保压时，开始应缓慢加入气体，边加压边观察冷干机的冷媒表压力（小立方只有冷媒低压表，15立方以上有高低压两只冷媒表），加压到0.2Mpa（2.0kgf）左右时暂时停止，然后仔细听下机器内部有否漏气的声音，如果有就可按声音所在处找到漏点。如果没有则继续加压至0.4-0.5Mpa.这时再找块海绵蘸上肥皂水，在刚才有怀疑的地方先查，然后查机器内部的所有连接纳子（铜螺母）。如果有漏点，就会有泡炮吹出来，这个过程需要非常仔细。如果通过以上方法还是没有找到漏点，那么很不幸，很有可能是蒸发器内漏了。蒸发器内漏处理起来比较麻烦。首先必须要确认，可以通过把蒸发器和制冷系统断开，然后单独保压来确认，如果单独保压后发现压力降低就能确定了。

　　还有一种方法相对比较简便，就是打开压缩空气的进口，如果冷媒压力表在一段时间后压力上升了，那也能肯定制冷系统与空气系统相通了，因为他们唯一的交换部位就是蒸发器。所以也能确定蒸发器内漏。

　　查到干燥机漏点后就是补漏了，按漏点的不同，对于喇叭口松动这些漏点，只需用板手做相应的紧固，如果是铜管焊接类型的漏点，就需要用到钎焊。钎焊补漏是制冷维修行业一种最常用的技能，所谓钎焊就是用氧气和乙炔火焰来加热低银焊条和所需补焊部位，让焊条和补焊部位熔在一起而使漏点堵上的方法。钎焊时应先将制冷系统压力泄零，然后使用钎焊枪先打开乙炔，点着后适当加入氧气，慢慢调节氧气和乙炔气的比例，使火焰成中性焰-氧化焰，然后加热所需焊接部位和银焊条使两者溶在一起。具体方法需要操作者通过一定的培训掌握。把漏点处理完后，需要再次对系统保压，以确认补漏焊接是否成功。

　　补漏完成后，需要对系统进行抽真空，然后加入规定质量液态氟利昂（具体数量参考基本配置表），加制冷剂应从冷干机专门留有的加液针阀加入。对于较大型机器，加氟应从高压充注口先加，如果不能一次性加完规定剂量，等开机后从低压口缓慢加入至规定剂量。

    5.开机问题

　　干燥机无法开机的现象一般都和电控系统有关，如果是开机即跳闸的情况，一般是用户供电空气开关选型过小，或者有可能冷媒压缩机已短路烧毁，以上情况可分别检查确认，压缩机是否烧毁可通过用万用表检查三相电阻和接地电阻来确认。如果相间电阻无穷大或者接地电阻为零，那么可以确定压缩机烧毁，压缩机烧毁后系统处理时应该尽量把系统内部清理干净，并更换冷媒干燥过滤器，然后再抽真空加氟，否则会影响制冷压缩机使用寿命。

　　如果是按下启动按钮后，机器没有仍何反应，首先应观察机器面板上有无报警指示灯亮，如果高压报警灯亮，那必须找到高压保护开关（一般在电器箱上部），保护开关上有个绿色复位按纽，把他按一下就能复位启动了，如果是过载指示灯亮，在电器接线箱内找到热过载继电器，把上面的红色按纽按一下就可以了。还有如果是低压保护灯亮，那就表明氟利昂已经有部分或全部泄露，这就需要找到漏点，具体办法见第一条。如果干燥机所有报警已解决仍不能启动，那就再确认进线电源，确认停机电源红色指示灯是否亮，并检查两相或三相电源电压是否正常，有无缺相现象。对于三相电源由于有相序保护请确认相序保护器是否工作，如果相序保护器指示灯没亮，就表明进线相序错误，这时只要将三相电源线的任意两相更换位置既可（注意只要换其中的两相）。如果相序保护器工作正常，按启动仍没反映，可用螺丝刀将接触器强制吸合（把接触器活动部顶进去），如果压缩机能启动，那问题出在控制线路。接着检查控制电路，先从启动按纽查起，按一下启动按纽，正常的按纽应该很容易按下去，松手后能立即自然弹回，如果整个过程有迟滞现象，那就很可能是按纽O了。如果没有迟滞现象继续查。接着可以把启动按纽后面的接线短接，一般启动按纽后面有4根接线，旁边的两根是按纽指示线不用管他，把中间的那两根线短接起来，如果这时机器能启动，则可判定按纽损坏，更换按纽就可以了。如果短接了仍不能启动，那继续查电器接线箱里面的线路，首先用手轻轻扯拉各接线端，看有没有接线松脱现象，接着检查交流接触器和热过载继电器，先看这两部件有没有内部烧焦现象，再用万用表检查吸合线路是否能导通，常闭常开触点是否正常。这两部件发现问题后一般就是换新的就好了，有一个常用的方法就是，用一个新的或确认是好的接触器或继电器直接更换有怀疑损坏的部件，如果这时故障能解决就表明是你更换的部件坏了。

　　6.冷冻干燥

　　冷冻干燥可以自然发生，在自然情况下，这一过程缓慢而且不可预测。通过冷冻干燥系统，人们改进，细分了很多步骤加速了这一过程。

　　三：冷冻干燥系统的组成

　　1.干燥室或者多歧管

　　2.抽真空系统：用于克服阻碍因素和加速气体流动

　　3.热源：提供能量

　　4.低温冷凝器：用于使蒸气压差最大化并捕捉蒸汽使之冻结，避免水蒸汽污染真空泵。

　　干燥步骤

　　1.预冻：为接下来的升化过程准备样品。

　　2.初级干燥：在此过程中冰升化而不融化。

　　3.次级干燥：在此过程中，固体物质的残留水分被除去，从而留下干燥样品，这一步骤对保存样品的稳定性非常重要
