冷冻式干燥机工作原理及主控介绍

发布时间:2022-01-12 21:32人气:

冷冻式干燥机工作原理及主控介绍话不多说,今天直奔主题介绍冷冻式干燥机工作原理及主控介绍 一、 高温饱和的压缩气体流入前置冷却器散热后流入热交换器与从蒸发器排出来的冷气体进行热交换,使进入冷凝蒸发......

   话不多说,今天直奔主题介绍冷冻式干燥机工作原理及主控介绍

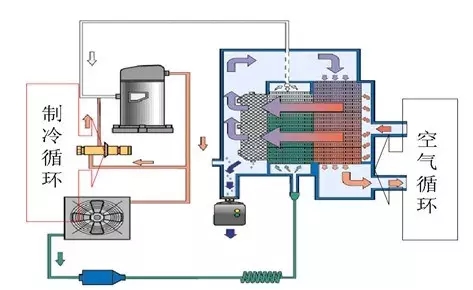

   一、高温饱和的压缩气体流入前置冷却器散热后流入热交换器与从蒸发器排出来的冷气体进行热交换,使进入冷凝蒸发器的压缩气体的温度降低。

   二、换热后的压缩气体流入冷凝蒸发器通过蒸发器与冷媒进行热交换,压缩空气中的热量被低温冷媒带走,压缩气体温度降低,水份析出,通过气水分离器内高速旋风分离,大颗粒水分因离心力的作用与气体分离,分离后水从自动排水阀处排出。经降温后的压缩气体压力露点最低可达2~10℃。

   三、降温后的气体流经热交换与入口的高温压缩气体进行热交换,经热交换的冷气体因吸收了入口气体的热量提升了温度,另有设计让压缩气体经过冷冻系统的二次冷凝器与高温的冷媒再次热交换使出口的温度得到充分的加热,确保出口空气管路不结露。这样可充分利用了出口气体的冷量,提高了制冷系统的冷凝效果,保证了干燥后的气体质量,降低了制冷压缩机的能耗。

冷冻式干燥机工作原理及主控介绍

控制系统

控制面板

冷冻式干燥机工作原理及主控介绍

基本配置:单片机

高端配置:PLC微电脑

主要控制按钮

冷冻式干燥机工作原理及主控介绍

基础配置:启动、停止。

高端配置:巡检,远/近程控制

主要仪表

冷冻式干燥机工作原理及主控介绍

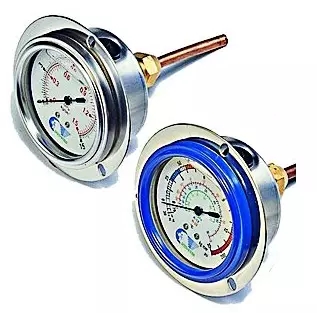

基本配置:气体压力表、冷媒压力表

高端配置:LED显示、液晶屏、触摸屏

制冷系统主要控制部件

冷冻式干燥机工作原理及主控介绍

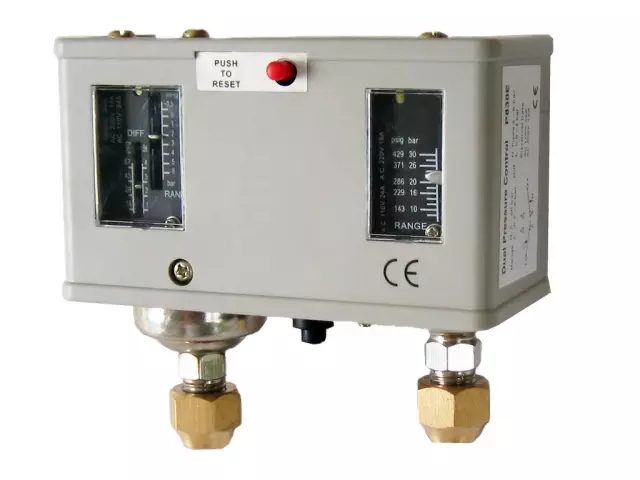

高低压控制器

冷冻式干燥机工作原理及主控介绍

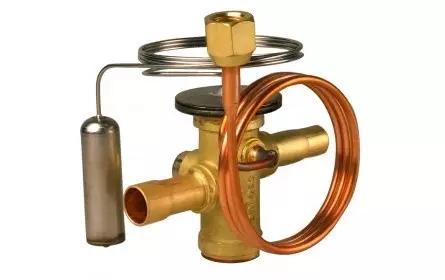

热力膨胀阀

冷冻式干燥机工作原理及主控介绍

旁通阀

结语

以上主控为基本配置

不同企业使用不同方式增、减或替代配置
