吸附式干燥机工作原理及主控

发布时间:2022-01-12 21:32人气:

吸附式干燥机工作原理及主控系统运行示意图 吸附式干燥机的流程皆源于无热吸附干燥 为了不断减少吸附剂再生耗能的努力 实现技术上的突破 微热型 鼓风热型 压缩(余热)热型 从有耗气到无耗气 系统基本结构......

系统运行示意图

吸附式干燥机工作原理及主控

吸附式干燥机的流程皆源于无热吸附干燥

为了不断减少吸附剂再生耗能的努力

实现技术上的突破

微热型

鼓风热型

压缩(余热)热型

从有耗气到无耗气

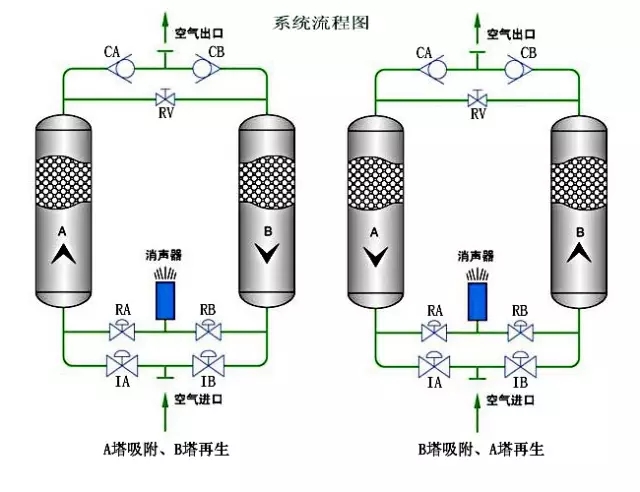

系统基本结构图

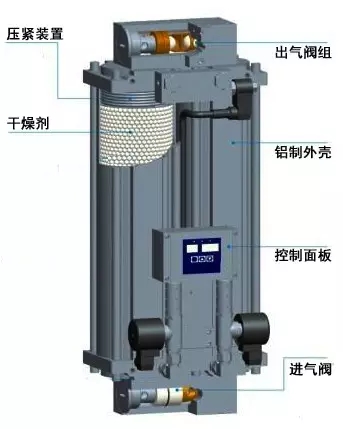

模块式

吸附式干燥机工作原理及主控

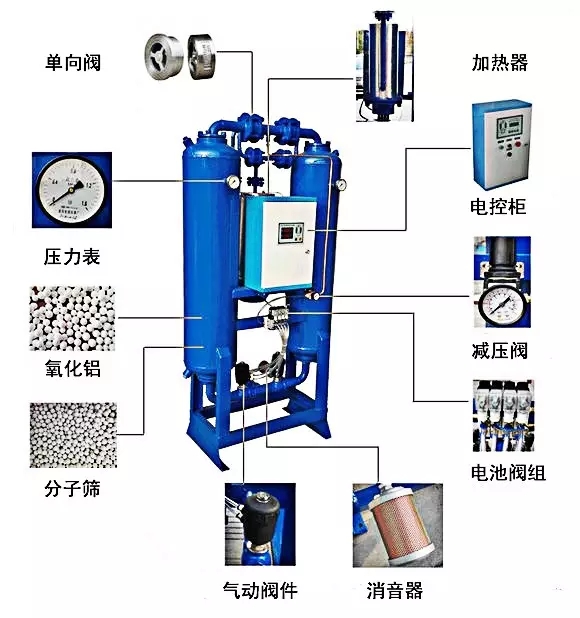

双塔式


吸附式干燥机工作原理及主控

工作原理

吸附过程与再生过程

往复循环

吸附

吸附式干燥机通过吸附剂对水分物理吸收来达到深度干燥效果

再生

使用不同的再生方式

(无热、微热、鼓风热、压缩热、蒸汽热)

用部分干燥气体或高温环境气体

带走吸附剂残留的水分

吸附式干燥器三大系统

电控系统

压缩空气流通系统

阀组气体驱动系统

电控系统

吸附式干燥机工作原理及主控

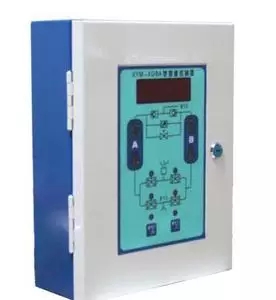

电控柜

基本配置:单片机

高端配置:PLC微电脑

主要控制按钮

吸附式干燥机工作原理及主控

基础配置:启动、停止。

高端配置:工况(露点)选择,远/近程控制

主要仪表

吸附式干燥机工作原理及主控

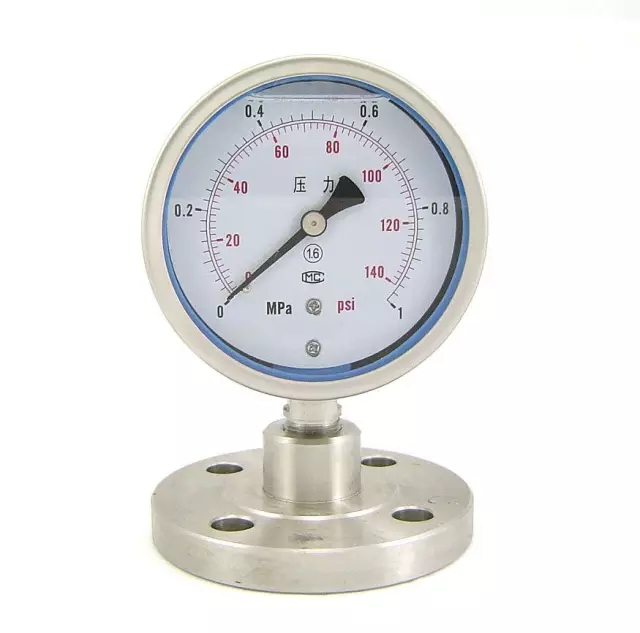

气体压力表

高端配置:LED显示、液晶屏、触摸屏

气体流动系统主要控制部件


吸附式干燥机工作原理及主控

气动阀件

吸附式干燥机工作原理及主控

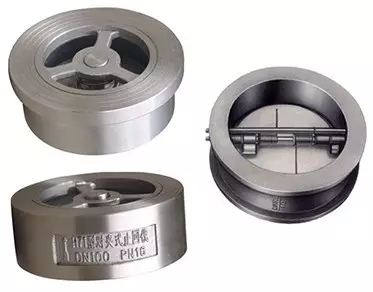

单向阀

驱动气体组件

吸附式干燥机工作原理及主控

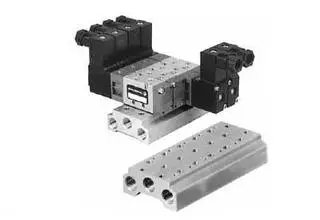

电磁阀组

吸附式干燥机工作原理及主控

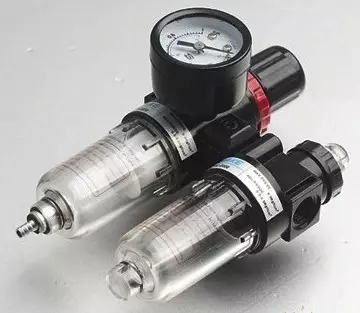

减压过滤器

结语

以上主控为基本配置

不同企业使用不同方式增、减或替代配置

出于功能的考量

控制成本的无奈

你还可能对《吸附式干燥机结构与功能》感兴趣
