冷冻式干燥机结构与功能

冷冻式干燥机结构与功能

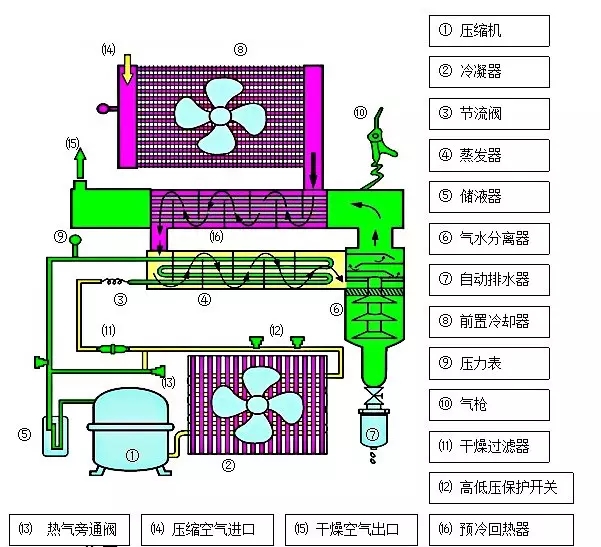

主件图

主件介绍

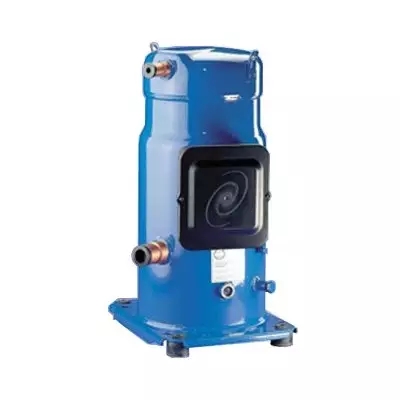

压缩机

中小型冷冻式干燥器型

全封闭型钢制壳体

中高温型全密封往复式

结构紧凑、体积小、重量轻、振动小、噪声低，能效比高

大型冷冻式干燥器

往复式、螺杆式制冷压缩机

注意

制冷系统需高度洁净不能含水、杂质

控制好制冷压缩机制冷剂进气过高

预防液机现象

保持电源稳定

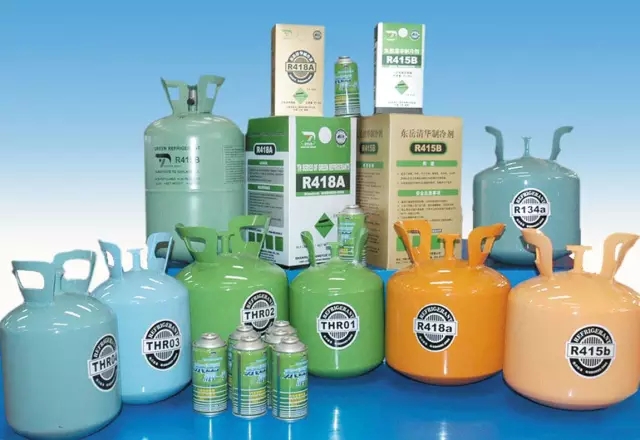

制冷剂

基本取缔R22

不同制冷剂对制冷压机要求不同

填充量≈0.18Kg/m³/Min

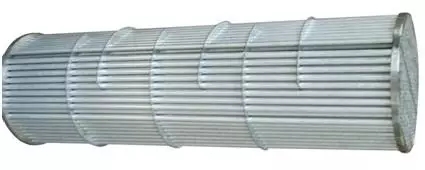

进出气体热交换器

铝制版翅型

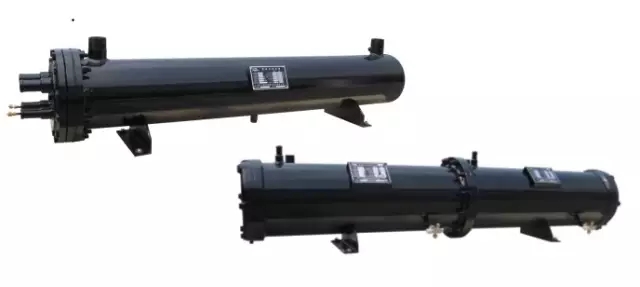

壳管型

铝芯、铜芯、不锈钢芯

回收出气冷量，降低进气温度，减小制冷压缩机能耗

防止

进、出气在交换器中串气

蒸发器

铜管套铝翅片型

降温后的压缩气体与低温冷媒在铜芯管壳间热交换

气体温度降低，析出水分

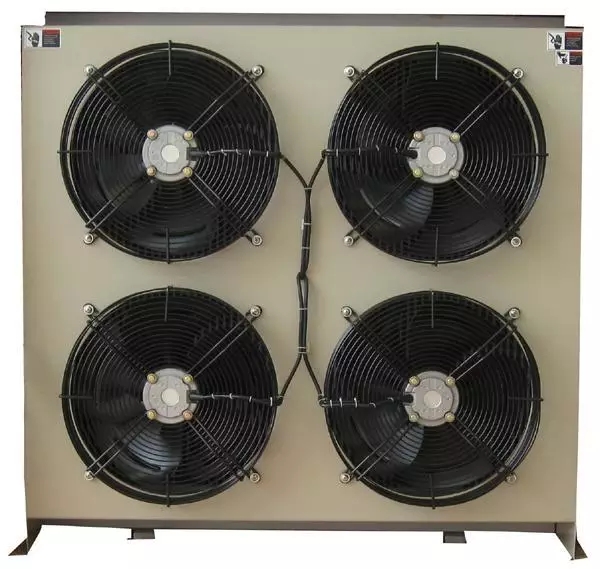

冷凝器

风冷型

水冷型

高压、过热制冷剂蒸气冷却成为液态制冷剂

热负荷较大

散热是关键

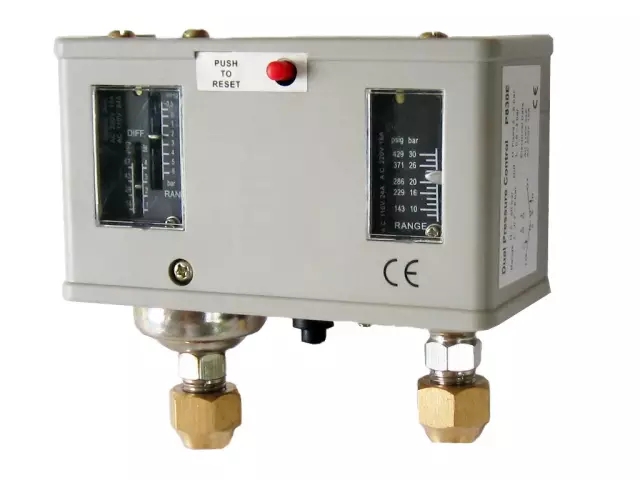

高低压控制器

控制制冷系统中制冷剂在不同的时期压力高低

低压≤0.4MPa

高压≥1.6MPa

保护制冷压缩机

气水分离器

可更换滤芯型

内制滤网封闭型

高速旋风式分离，大量水分及油污排出管路

排污孔易堵塞

旁路阀

调节制冷系统制冷剂进入蒸发器的总量

起到制冷剂分流功能

冷量过高容易出现冰堵现象，造成压缩气体压差过大

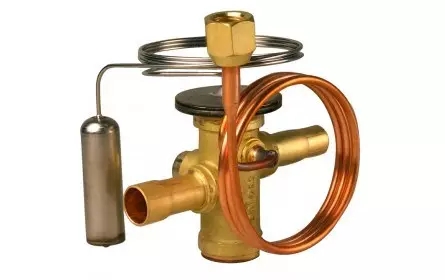

膨胀阀

通过温度感应，自动调节阀芯开启度

节流控制冷媒进入蒸发器的流量和压力

有以毛细管节流替代设计

自动排水阀

冷凝水自动排出、部分气体随水排出

容易堵塞

定时检查、清洗、更换

干燥过滤器

过滤制冷系统铜管内水分、固体粉未、污垢

保障制冷压缩机寿命

容易堵塞

可检验整套制冷系统制作工艺优劣

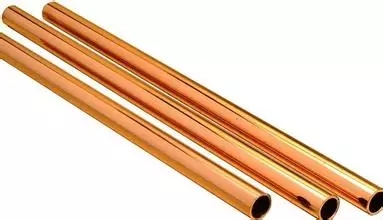

制冷系统管路

足够壁厚≥1mm

管路内用高压氮气吹扫除去水分和杂质

焊接处必须均匀

关键部位建议使用银焊

结语

一台好的冷冻式干燥器

冷量选择合理

系统设计均衡

热交换面积计算准确

主要部件质量优良

装配环境洁净

制造人员认真负责
