冷干机的工作流程

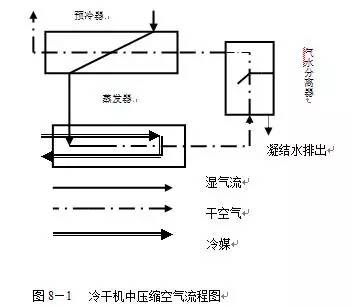

   图示出了压缩空气在冷干机中的流动路线。

   较高温度的饱和压缩空气首先进入冷干机的预冷器，在预冷器中与来自本机蒸发器的干冷空气进行热交换，温度得到初步降低后进入蒸发器，压缩空气在蒸发器里与冷媒蒸汽进行第二次热交换，使温度进一步降低到接近于冷媒的蒸发温度；在两次降温过程中，压缩空气中的饱和水蒸汽得以凝结成液态水滴并随气流进入气水分离器，分离器中分离出来的液态水经自动排水器（未画出）排出机外，温度较低的干燥压缩空气则回送到预冷器，与刚进入的湿饱和空气进行热交换，使本身温度得到提高，从而在冷干机排气口得到含水量较低（即露点较低）同时相对湿度也较低的干燥压缩空气。

   由上述分析可知，预冷器、蒸发器及气水分离器是冷干机中空压缩气流动系统的三大组成部分。
