分析微热吸干机原理与调试技巧

　2016年7月，深圳天气火热，某法资企业空压机系统节能项目工程完工后，即刻进入系统调试与试运行阶段。因生产线对压缩空气的品质要求极高，其中压力露点要求达到-40℃左右，同时，还对系统的能耗设置了上限，为此，为客户配置了2台50m3 /min（一用一备）微热再生吸附式干燥机作为后处理设备。

　　根据从业经验，笔者认为，现在的空压机行业大部分售后人员或技术人员仅对空压机的保养、机械故障比较熟悉，而对电器故障和冷干机、吸干机调试与维护还是比较陌生的。究其原因，一是因为大部分企业对压缩空气品质的要求还停留在“纸”面上，只要没有明显的水，就万事大吉；只要有后处理设备在机房就可以，不在乎其工作状态。既然厂家不在乎，技术人员也越来越忽视它，只要不停机，就随它吧！不经过锻炼、历练的技术能力，是无法应对突故障的。二是经销商或售后服务公司，对其员工也缺乏相关的技术培训，没有形成技术力量，更多的时候依赖于厂家的三包或售后服务。但厂家往往“远水解不了近渴”。

　　笔者在客户处调试吸干机的时候，就出现了吸干机气动阀不灵敏、加热器高温预警、欠压阀门不开等问题，让客户以为我们提供的吸干机有质量问题，从而影响了客户的用户体验。因为，吸干机厂家已派过一位售后人员来处理过，但没搞好，为这事，笔者出了几身冷汗。毕竟，几百万的项目，不能因为产品质量问题，并且是某知名品牌的产品，砸了我们的招牌和影响项目回款。没办法，只能请厂家人员再次专机过来解决问题。从当天晚8点到客户那里开始，晚上12点才搞定。笔者以学生心态跟着厂家的技术大咖学习了一把，并决定将相关感悟与内容，分享出来，以便大家共同提高技术水平与现场解决问题的能力，从而提高用户体验。

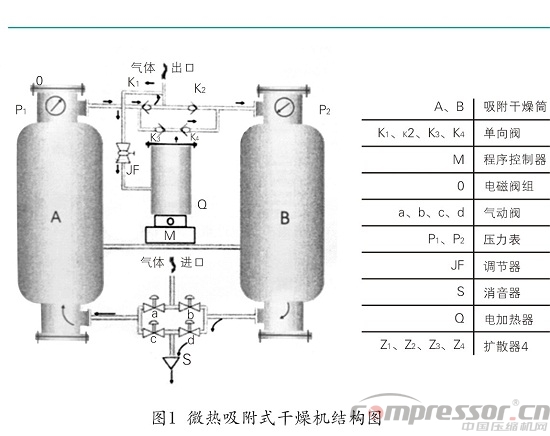

　　微热再生吸附式干燥机是一种利用多孔性固体物质（如直径与水分直径相近的活性氧化铝）表面的分子力来吸取气体中的水分，从而获得较低露点温度、干燥、洁净气体的净化设备。它是采用变温变压吸附原理，在常温下吸附时，空气中水分子的分压力大于吸附剂中水分子的分压力，水分子进入吸附剂内部，在吸附剂的表面冷凝水滴，并放出冷凝热，将此热量蓄于吸附塔（图1 A、B吸附干燥筒）的上部；再生时，大约5%左右的干燥空气经加热器加热至150℃左右通过再生筒，使吸附剂的吸附能力大大降低，使吸附剂中的水分子溢出，同时蓄于吸附塔内的热量有助于节能加热器的功率。吸附剂经过吸附、再生、吸附循环使用，对压缩空气进行连续不断的吸附干燥处理，从而获是深度干燥的气体。其中，吸附剂的吸附、再生、吸附循环过程是通过控制器中的程序控制a、b、c、d4个气动阀按一定的时序开、合来实现的。这4个气动阀的开合顺序、开合时间、开合严密性是决定吸附式干燥机是否可以正常工作的核心，也是我们调试时吸附式干燥机必须掌握的核心知识与技能。

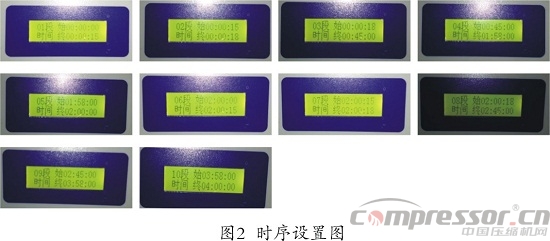

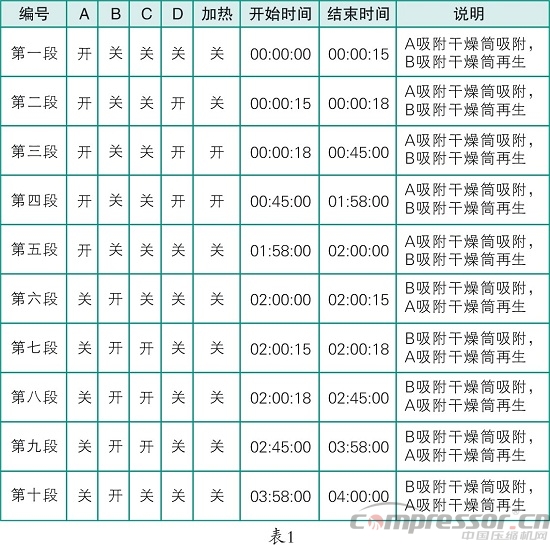

　　如表1和图2，为此款吸附式干燥机4个气动阀的工作时序。

　　上述表格的内容，需要在设备的操作界面，按操作流程，将每段时序（开始、结束时间）的工作时间设置进去（此项工作一般出厂的时候，厂家就设置好了），设备开机后，即可按此时序开始工作。

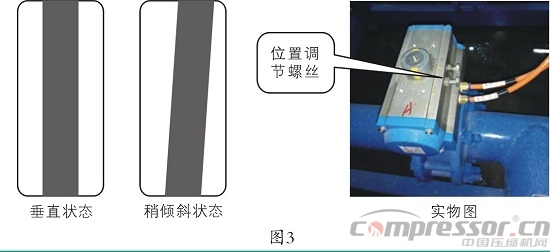

　　而我们在调试时，通常将每段的时序（开始、结束时间）设置为10秒，并开启设备，让其循环工作一段时间，以测试各气动阀门动作的灵活性。如果气动阀门动作不灵活，则将导致设备不能正常工作。此时，在气动阀门没有损坏的情况下，我们就可以对气动阀门进行机械调节即调节气动阀门旁边的两个螺丝，让阀门片处于稍微倾斜的状态（如下稍倾斜状态）即可让其阻力减小而变得动作灵活。质量好的气动阀门，通常阀门开关无需完全闭合（垂直状态），即可实现严密，不漏气。其闭合程度如图3所示。

　　或者可以用扳手手动转动气动阀门上的开关连杆，查看是否是被卡死。因为管道安装完后，可能会留有灰尘或铁屑在管道中，一通气，这些残留粘于气动阀门片的橡胶表面，造成阀门卡死，无法打开。

　　微热再生吸附式干燥机因其只需消耗5%左右的干燥空气和辅助外置式加热器来再生吸附剂来实现节能外，其外置式加热器也是一个不安全因素。因为加热器采用电加热，如果不能有效的控制加热温度，一则可能造成人员烫伤，二则可能因过热造成设备损坏或火灾。为此，此款吸附式干燥机特别设定了二级加热保护装置，即一级预警温度保护，当加热器的温度达到预警温度时候，加热器停止加热，但由于热惯性，加热器会继续加热；二级最高温度保护，当加执器的温度超过最高温度时，设备将自动停止工作并断电，以绝缘火灾的发生。同时，在设备附近也是不允许放置易燃易爆物品的。

　　为了让吸附式干燥机处于良好的工作状态，还需特别注意以下问题：

　　1、开机前，应检查两个吸附干燥机筒上压力将与管道压力一致；

　　2、开机前，4个气动阀门是处于全关闭状态的；

　　3、再生筒上的压力应小于0.022MPa；

　　4、控制气路即图1JF开关应处于打开状态，并保持0.4MPa～0.5MPa的压力，否则气动阀门无法打开；

　　5、在管道无压缩空气或不通气的情况下，不得开启设备，空载会损坏加热器。

　　其实，微热再生吸附式干燥机是一种工作原理相对简单的后处理设备，但因其平时维护和检修的少或缺少良好的技术培训与学习，更是因为其再生时伴随着振耳欲聋声向外排出再生气体，让人害怕，所以，当出问题或故障时，不太敢接近或维修。

　　安全第一，这是我们永远的警句。但设备故障，影响生产也是大事。作为技术人员，必须努力掌握压缩空气系统中各设备的工作原理与维护技能，才能在保护好自身安全的前提下，为客户提供更好的服务。
