无热再生吸附式干燥机使用说明书

发布时间:2022-01-12 21:31人气:

无热再生吸附式干燥机使用说明书压缩空气后处理设备大家认识最多的就是冷冻式干燥机(简称冷干机),实际上还有一种干燥设备叫 吸附式干燥机 (简称吸干机),吸附式干燥机又分为 微热再生吸附式干燥机 和无热......

压缩空气后处理设备大家认识最多的就是冷冻式干燥机(简称冷干机),实际上还有一种干燥设备叫吸附式干燥机(简称吸干机),吸附式干燥机又分为微热再生吸附式干燥机和无热再生干燥机,今天就带大家了解一下无热再生吸附式干燥机使用说明书


一、简介

无热再生吸附式干燥机控制器是采用PIC单片机技术研制的专用定时控制器。它能按用户设定的延时时间控制吸附式干燥机A、B两塔的吸附和再生工作,操作简单,工作可靠,显示直观明了,外形美观大方,见图1。

无热再生吸附式干燥机使用说明书

图1为PVC面皮纸,可按用户要求修改。

无热再生吸附式干燥机控制器使用说明 - wit_zyl - 压缩空气干燥机、冷干机、除湿机、加湿机



二、主要功能

1.设置功能:在设置状态下,可通过两个按钮设置各项参数。

2.控制功能:在运行状态下,四个继电器按设置的工作时间值控制吸附式干燥机A、B两塔的吸附和再生工作。

3. 显示功能:四位数码管显示。



三、技术参数

1.电源电压:220V 50Hz,(+10%~-15%);

2.输出容量:继电器输出,继电器触电电压AC220V或DC24V,输出电流:感性负载0.8A,阻性负载2A;

3.延时精度:每3分钟误差小于1%。


四、参数设置

控制器分两个状态:设置状态、运行状态(包括待机状态)。将控制柜内部印制板上中间的红色拨动开关拨到上方ON位置,控制器即处于设置状态。设置完成将拨动开关拨向下方12位置,为待机状态,按下启动按钮,为运行状态。

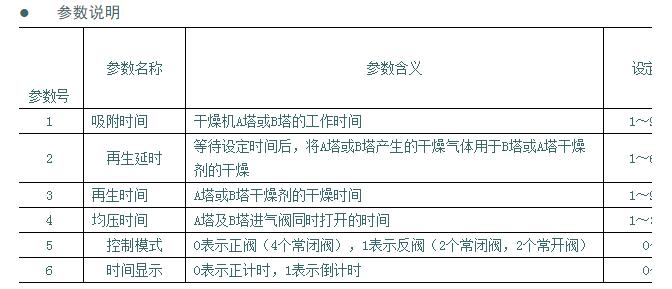

无热再生吸附式干燥机使用说明书

1、吸附时间

干燥机A塔或B塔的工作时间

1~999 s

2、再生延时

等待设定时间后,将A塔或B塔产生的干燥气体用于B塔或A塔干燥剂的干燥

1~60  s

3、再生时间

A塔或B塔干燥剂的干燥时间

1~999 s

4、均压时间

A塔及B塔进气阀同时打开的时间

1~30  s

5、控制模式

0表示正阀(4个常闭阀),1表示反阀(2个常闭阀,2个常开阀)

0~1

6、时间显示

0表示正计时,1表示倒计时

0~1

注:吸附时间(t1)须≥再生延时时间(t2)+再生时间(t3)+均压时间(t4)。

为防止用户参数设置错误,本控制器能自行判断,限制各参数的上限值。


设置参数值

在设置状态下,按面板上的“启动/+”按钮(此时的功能是参数选择),选择参数号;按动面板的“停止/-”按钮,修改参数值。参数值只能递增,到上限后,重新从下限循环递增。

数码管的第一位显示“1”,表示目前设定的是第一号参数;其余位显示参数设定值。按动 “停止/-”按钮,修改参数值。

在设定时,按住“停止/-”按钮超过3秒钟,设定值将快速增加,而断续按动时则每次加1。

设定完毕,将控制器内部印制板上中间的红色拨动开关拨向下方(1,2位置),进入待机状态。同时设定值被写入E2PROM储存起来,即使断电后仍能保留所设的参数值。


五、使用

上电

上电(AC220V),“运行”、“停止”灯同时亮一下,完成控制器自检。自检完成,“停止”灯常亮。控制器即进入默认待机状态。

启动

在待机状态下,按下“启动/+”按钮,“运行”指示灯亮。控制器按图2的时序工作。四个继电器KA1~KA4(KA1:A塔吸附、KA2:A塔再生、KA3:B塔吸附、KA4:B塔再生)相继动作,红、绿色发光管指示工作状态,数码管倒计时或正计时显示吸附时间。每次启动,A、B塔轮换先工作,以保证A、B塔工作时间一致。

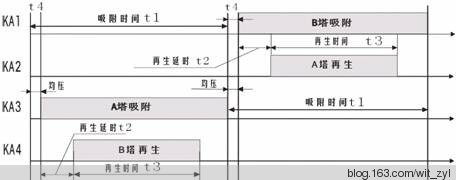

时序工作图

见图2。

正阀结构:

无热再生吸附式干燥机使用说明书

无热再生吸附式干燥机控制器使用说明 - wit_zyl - 压缩空气干燥机、冷干机、除湿机、加湿机



反阀结构:

无热再生吸附式干燥机使用说明书

无热再生吸附式干燥机控制器使用说明 - wit_zyl - 压缩空气干燥机、冷干机、除湿机、加湿机



停止

按“停止/-”按钮则停止工作,“停止”指示灯亮。继电器全部释放,控制器复位。


六、安装接线

接线方式如下:

无热再生吸附式干燥机控制器使用说明 - wit_zyl - 压缩空气干燥机、冷干机、除湿机、加湿机

注:U、N接AC220V电源,PE可不接;KA1~4接电磁阀,COM为公共端。
