如何配置激光机系统中的压缩空气干燥机--冷干机

最近又有激光机切割机的朋友来问我一些关于压缩空气干燥机的问题， 然后就深入了解了一下激光切割机系统中压缩空气系统的配置，大致如下：

空压机类型：活塞、螺杆等，均含油

压力：1.2~1.6MPa

流量：0.5~3m³/min

露点需求：使用末端不出水

干燥机配置：风冷冷干机

单从一般配置上看，这个系统好像没有什么问题。但是实际使用中，用户还是吐槽有各种问题，尤其是夏天跳机，冬天冰堵，末端有水居多。那么问题究竟出在哪里，而激光切割机的干燥机又该如何配置呢？

我们从露点需求入手，客户对使用末端的含水量需求是不出水，那么不出水的含义是什么呢？假设温度一定，干燥机工作压力是定值，那么不出水的极限就是当前温度下压力露点含水量了。

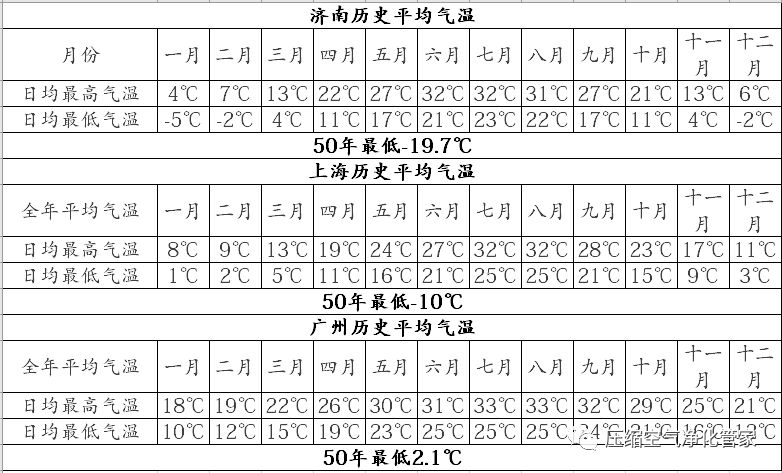

清楚这层关系那么我们就知道末端不出水，就是需要当前干燥机工作时排气压力露点温度，不能低于当前环境温度。既然涉及到环境温度，我们就选取极具代表性的黄河流域，长江流域和珠江流域三地各取一个地区作为对比：黄河流域，济南；长江流域，上海；珠江流域；广州。查取近50年三地平均气温为下表。

我们从上表可知，济南，每年有三个月环境温度极易低于0度，50年最低甚至为-19.7℃，如果采用极值选型，那么济南地区选择冷干机（有空调的厂房除外）就是完全错误的选择。哪怕是采用平均温度选型，将冷干机调节到在冬天不出现冰堵，那么到了夏天制冷量必然不够，又会冷量不够下游管路 有水；

而相反夏天能正常运行，到了冬天稍有不慎冷干机就会出现冰堵，这么小的冷干机，生产厂家并不会配备售后人员去根据季节调节热气旁通阀，甚至某些厂家根本就没有安装热气旁通阀，不具备冷量调节功能。那么末端有水的又主要出现在以下两种情况（冷干机汽水分离器效果不好的不在此列）：

1，冬天环境温度过低，空压机排出的较高温度气体经过冷干机后，露点仍在0度以上，后面管路经环境温度冷却，实际温度低于0度，就会继续析出水分；

2.由于需要预防冬天冰堵，冷干机制冷量并不够多，夏天干燥机负荷增加，冷干机几乎处于空转状态，末端也会有大量的水分析出。如果用户已经配置了冷干机了，该如何解决呢？

最好的解决办法就是在冷干机后的过滤器末端再加装一台无热或者无热吸干机，然后加上一到两级粉尘过滤器。在夏天的时候冷干机和吸干机一起工作，因为这些规格的空压机基本都是风冷的；

夏天在通风不是非常好的环境里，空压机的排气温度对吸干机的性能不是很友好，冷干机此时工作既能降低吸干机负荷，也能略微降低吸附温度；

而冬天则因为此区域环境温度极低，吸干机能良好的工作，此时冷干机直接停机即可。若新购置的激光切割机则建议在保证良好的通风状态下，直接配置吸干机，以避免资源浪费。

我们在往南，来到长江流域，从图表可以看到，冷干机的露点性能其实能满足上海地区绝大部分时间（因为一月二月假期一般较多，最冷的时间也基本靠近春节，工厂停工时间较长，再加除去白天温度回升，零度以下的时间几乎可以忽略了）。

我们也很少听说因为冷干机性能不好，激光机系统里出现大量的水分，如用户担心极端的那么几天性能不好，也可以加装一台吸干机，以防万一，建议吸干机做旁通阀，毕竟小立方吸干机的气耗比较厉害。

最后华南地区的珠江水系，根据气象参数，就不赘述了，冷干机在这里应该是第一选择，如出现系统有水，建议检修冷干机或者更换知名厂家的设备。

最后总结，激光切割系统的干燥机应以地理0℃线为界，往北较多则使用吸干机为佳；0℃线附近可以配置冷干机，就是要想办法避免极端冷冻那么几天的工作；大多数的华南地区则直接配置冷干机则是正确的选择。

西南和中部地区则应参考海拔等数据，查阅历史气候，合理配置干燥机，而不是一刀切的说人家都是配的冷干机，我们也要配冷干机。若压缩空气应用于高精度激光机等，需求高品质的压缩空气，则直接使用吸附式干燥机。

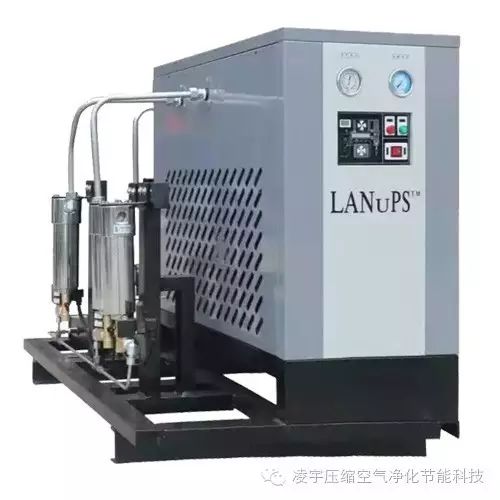

技术部门专门根据市场要求研发了一款中高压气源集装净化系统，它是专门针对激光切割与PET吹瓶机压缩空气处理的专业解决方案，目前技术已经成熟并且已经有客户投入生产使用，反响和口碑都不错...欢迎广大客户咨询和到厂参观
