图文拆解空气过滤器运行原理和分类，小白也能看懂！

空气过滤器(Air Filter)是指空气过滤装置。空气过滤装置一般用于洁净车间、实验室及洁净手术室。

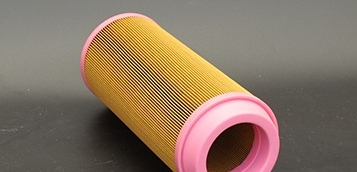

空压机空气过滤器( Air compressor filter )是由空滤总成和滤芯组成,外部通过接头和螺纹管连接到空压机的进气阀，从而过滤进入空气中的粉尘、颗粒等杂质。不同的空压机型号可以根据进风量的大小来选择要安装的空气过滤器。





空压机空气过滤器与其他用途的空气过滤器结构不同，但原理、材质类似。

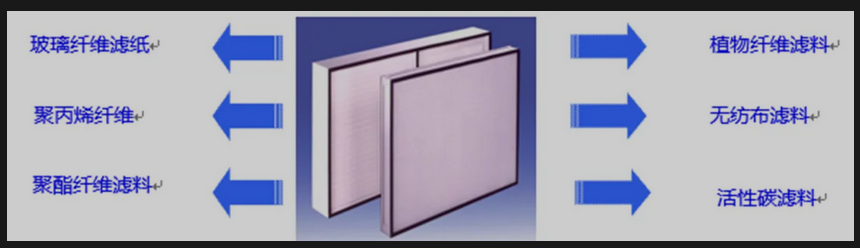

空气过滤器的材质

目前广泛使用的空气过滤器材质主要有：





空气过滤器的应用范围

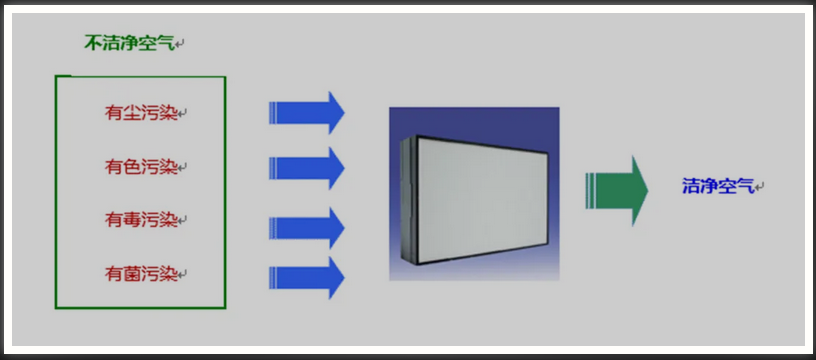

空气过滤器的原理

空气中的尘埃粒子随气流做惯性或无规则的运动，在运动中的空气尘粒撞到既能有效拦截尘粒又不对气流形成过大阻力的过滤介质时，过滤介质杂乱交织的纤维便形成对粒子的无数道屏障，纤维间宽阔的空间允许气流顺利通过。



下面为过滤器具体原理介绍：



（为了便于说明，假设灰尘均为球形，并且与过滤器内部纤维接触时会因范德华力粘在纤维上)

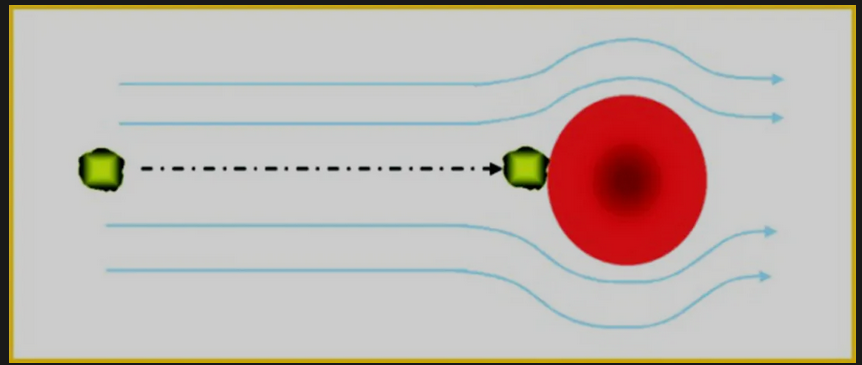

1、惯性效应

较大的灰尘粒子在气流中做惯性运动，较大的灰尘因惯性来不及绕过而直接撞到纤维上。气流速度越高，灰尘粒径越大，纤维越细，纤维数量越多，灰尘因惯性力撞击纤维的可能性越大。



2、拦截效应

小而轻的灰尘随气流运动，当气流擦到纤维表面的灰尘被拦截下来。拦截效应与气流速度无关。灰尘粒径越大，纤维越细，纤维越密，拦截效应越强。为了获得好的拦截效应，必须增加滤料中的纤维数量。

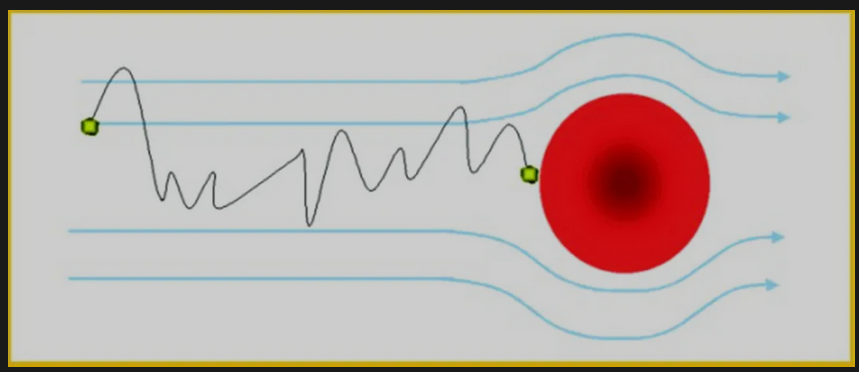

3、扩散效应

小于1um的灰尘因受空气分子的撞击，通常做无规则扩散运动，也称“布朗运动”。如果撞到纤维上就会被捕获。灰尘粒径越小，纤维越细，气流速度越小，扩散运动就越剧烈，灰尘撞击纤维的机会越多。

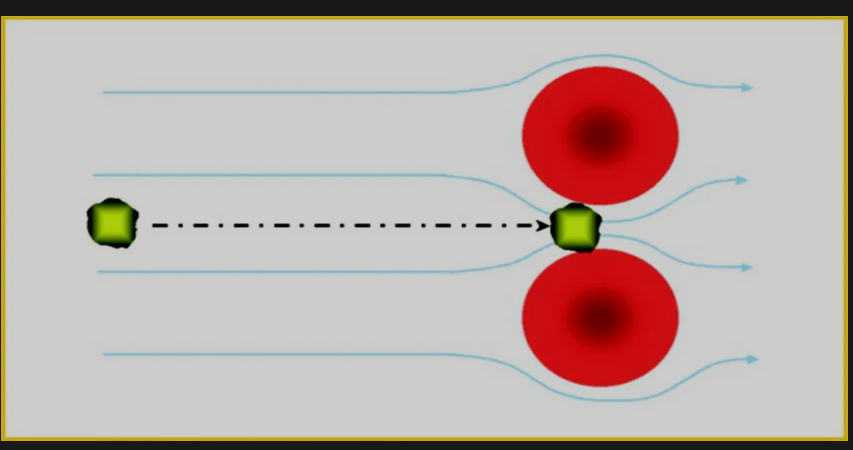

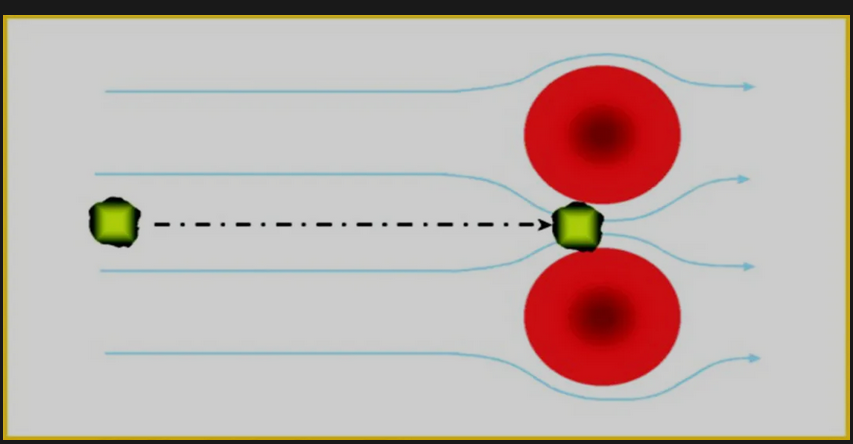

4、惯性效应

灰尘的直径如果大于纤维之间的间隙，就会被拦住，要使空气过滤器对小灰尘粒子过滤效果好，其过滤材料中必须含有数量足够多的细纤维。

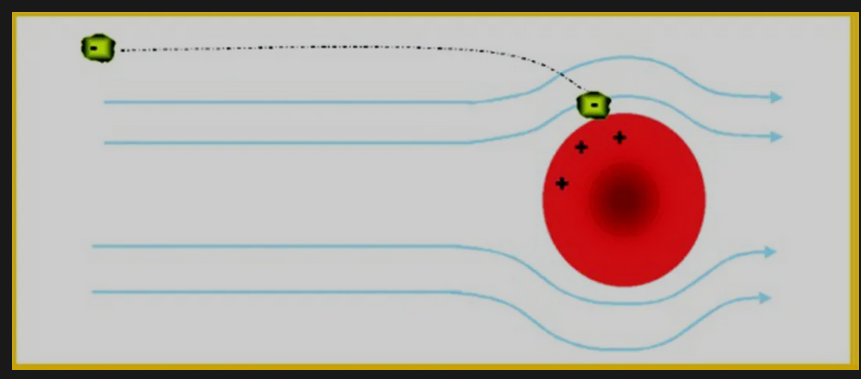

5、静电效应

过滤器纤维和空气尘粒由于多种原因可能带上静电，尘粒会吸引到纤维上。纤维很粗的化纤过滤器往往因自带静电而有较高的初始效率，但在实际使用中过滤效果骤减。



随着捕集的灰尘越来越多，滤层的过滤效率也随之下降，阻力也随之增大；当达到一定的阻力值或效率降到某值时，过滤器就需及时更换，以保证高洁净度的要求。
