喷油螺杆压缩机在沼气增压中的技术应用
郭洋洋(冰轮环境技术股份有限公司,山东烟台264002)
[摘 要]:针对喷油螺杆压缩机特点,结合国内沼气应用现状,探讨喷油螺杆压缩机在沼气增压行业的应用。以某具体项目应用为例,阐述了喷油螺杆压缩机在设计选型、现场运行等方面的优势,通过现场案例的稳定运行,进一步证明了喷油螺杆压缩机在沼气增压行业的适应性。
[关键词]:喷油螺杆压缩机;沼气;应用
中图分类号:TH455 文献标志码:B
文章编号:1006-2971(2022)01-0047-05
1 引言
压缩机为沼气增压处理工艺的关键设备、主要动设备、主要耗能设备;压缩机是否能够高效、稳定运行,决定了整个工艺系统的节能性和稳定性;目前沼气增压主要使用活塞压缩机或螺杆压缩机,本文着重探讨喷油螺杆压缩机在沼气行业的技术应用。
2 沼气应用
2.1 沼气发展趋势
沼气作为人类最早使用的能源形式之一,正逐步被人类作为绿色能源广泛使用;截至2020年底,生物质发电装机容量1326亿kW·h时,占全部装机容量的1.7%。并将逐步提高集中式和分布式可再生能源并网消纳。2020年9月,中国提出二氧化碳排放力争在2030年前达到峰值,努力争取2060年前实现碳中和的目标。“十四五” 是碳达峰的关键期、窗口期,2020年12月,中央经济工作会议把如何实现以上目标列为2021年八项重点任务之一。发展可再生能源是推动能源转型的重要措施。国家发改委、财政部等五部委印发通知,提出支持风电、光伏发电、生物质发电等行业健康有序发展。为2030年非化石能源消费占比20%的战略目标奠定坚实基础。

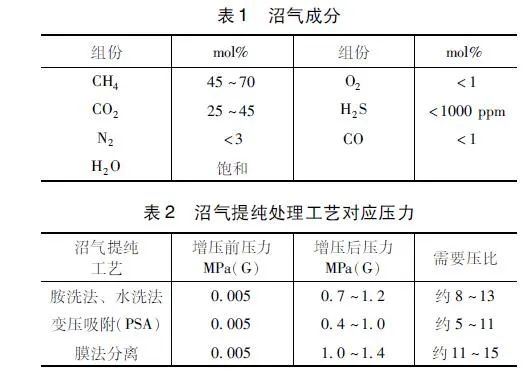

沼气是生物质能利用的主要方式,是有机物经微生物作用产生的可燃气体,是一种混合气体,可以燃烧,沼气为可再生能源。沼气主要成分见表1,伴随中国生物质能源的发展,沼气的利用量逐年上升;发酵的沼气必须先经过增压后,进行净化和提纯,用于制取生物气、LNG或燃气发电,二氧化碳通过增压液化后用于CCUS等应用,沼渣变身化肥归还田园。
2.2 沼气处理工艺简介
厨余垃圾、作物秸秆、畜禽粪物、木薯等有机物,在微生物的作用下,经发酵后,产生的微正压气体即为沼气,一般经粗脱硫、分离过滤后,进入沼气压缩机。增压后混合气体脱除二氧化碳净化后,纯净甲烷气经干燥脱水后,增压制CNG或进燃气管道输送或分布式能源燃气发电、根据当地能源消费的配置,也可进一步增压后降温液化制LNG。尾气二氧化碳可进一步增压提纯,制取工业级或食品级二氧化碳产品,这种综合成本的利用方式,降低了沼气生产成本,创造了附加值,实现了碳减排,同时沼渣变身化肥,实现了真正的绿色循
环经济,创造了沼气的经济效益和社会效益;沼气净化提纯的工艺,一般采用胺洗发、水洗法,变压吸附、膜法分离等方式。根据沼气提纯处理工艺的不同,需要的处理压力不同(表2)。
3 螺杆压缩机介绍
不同的沼气净化工艺,均需要通过压缩机对沼气增压,目前伴随国内工业进程的推进,机加工水平的提高,国内螺杆压缩机的设计理论及加工精度已达到较高水平,并已为工业生产的多个行业服务。螺杆式沼气压缩机组已广泛应用于国内多个沼气项目。
螺杆压缩机属于容积式回转压缩机,因沼气增压气量都不大,一般采用螺杆式压缩机既可满足气量需求。螺杆压缩机分为喷油螺杆压缩机和无油螺杆压缩机。
无油螺杆压缩机在压缩过程中没有喷液内冷却和润滑,所以排气温度较高,因螺杆压缩机的壳体为双孔形,故无油螺杆压缩机的壳体膨胀是不均的;同时由于气体压缩过程排气压力升高、压比越大,排气温度逐步升高,受此限制,目前一般干式螺杆压缩机的压比一般为1.5~3.5[1]。根据表2沼气所需的压比应用范围,干式螺杆压缩机一级压缩无法满足要求,如采用二级压缩,设备投资成本将大大增加。

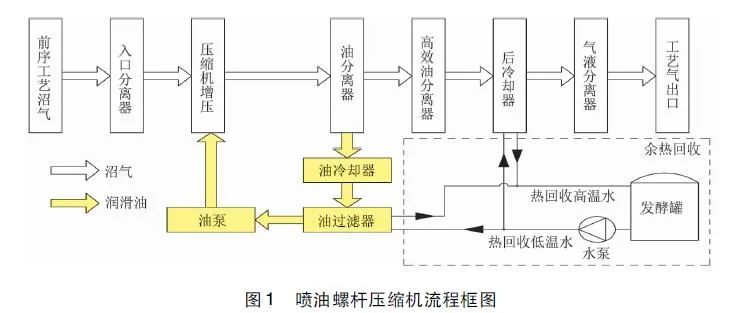

喷油螺杆压缩机,在沼气压缩过程中喷入润滑油,润滑油与气体混合,起到冷却、润滑、密封、降噪的作用。喷油螺杆压缩机与驱动电机采用直联方式,无需设同步齿轮和齿轮箱,阳转子通过油膜带动阴转子旋转,结构简单。通过对压缩机喷油温度和喷油量的控制,保证压缩机排气温度不超高,所以喷油螺杆压缩机单机最大压比可以达到15,针对沼气处理工艺,一级压缩即可满足工艺需求。具体流程为:沼气发酵气进入入口分离器气水分离,气体进入增压机增压(压缩过程中喷入润滑油,对压缩气体降温),增压后高温气体进入油分离器分离,分离下来的润滑油经过冷却、过滤后,通过油泵增压后进入压缩机循环,油分排出的气体经过高效油分离器二次分油后、进入冷却器降温,再进入出口气液分离器分离,经脱水后的气体外输进入分离单元。一级沼气增压框图见图1。

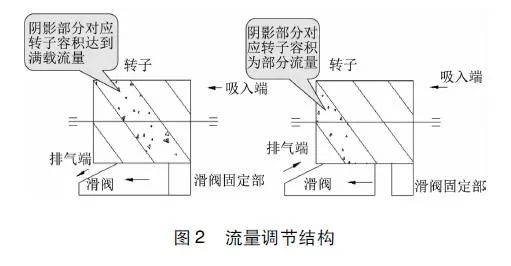

喷油螺杆压缩机设有单独的流量调节机构,采用位于壳体内部转子下部滑阀,通过油泵后高压润滑油,驱动油活塞轴向移动,带动滑阀移动调节转子间密封容积大小,实现流量调节,流量调节范围为:15% ~100% (图2),且功耗随压缩气量的减小而降低。此种流量调节方式,能更好的适用于沼气生产工艺中不同季节产气量的变化需求。
4 喷油螺杆沼气压缩机组设计、应用要点
排气压力露点控制:为保证喷油螺杆压缩机润滑油粘度,不被压缩气体中凝液稀释,必须控制压缩机排气温度高于沼气中水蒸气分压力对应的露点,与排气压力及吸气状态下水蒸气的原始分压力有关[2]。为保证机组运行的可靠性,必须控制机组排气温度比排气压力下露点温度高10℃以上,确保排气压力波动没有液态水析出,同时为减小壳体的不均匀膨胀,保证合理密封间隙,推荐喷油螺杆压缩机排温上限不超过105℃。

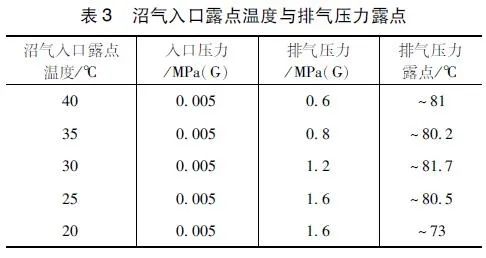

结合以上露点控制要求,如当沼气入口露点温度30℃,排气压力1.2MPa(G)对应露点为81.7℃,压缩过程中控制压缩机排气温度91.7℃以上,压缩过程中不会有凝液析出;当排气压力大于1.2MPa(G),排压露点对应温度会逐步升高,一般实际生产过程会在入口配套冷干机降低压缩机入口沼气露点,确保压缩机在不同季节均可稳定运行。沼气入口露点与排气压力露点对应关系见表3。
吸、排气压力设计点、运行点适用性:喷油螺杆压缩机压比适用范围大,入口最低压力可达到绝压:0.3bar(A),排气压力最高约为64bar,排气与吸气压缩比最高可以达到15以上,压缩机实际运行过程中,即使进气压力、排气压力偏离设计点,只要机组输入功率足够,螺杆压缩机也可以按实际工艺需求稳定运行,最大限度满足实际运行工况的波动。
冷态稳定开机:沼气压缩机组运行环境一般为室外露点,要求机组能够在一年四季不同的环境温度下,都能稳定开机,所以在开机前,必须先将润滑油温度升高,确保开机过程中无液态水析出。对机组开机润滑油的加热,容器、管路保温伴热,控制连锁系统等提出了更全面的要求。
防爆要求:沼气压缩机根据GB3836标准《爆炸性气体环境用电气设备》,防爆级别Zone2,IIAT1。压缩机配套电机及电气元件均需满足防爆要求;电缆布线必须满足GB50257《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》标准要求,防爆走线型式推荐采用:阻燃线缆+桥架/镀锌钢管+挠性管连接方式,仪表接口、线缆进线口必须配置电缆密封夹紧接头,整机满足国家标准EXdIIBT4Gb防爆要求。因沼气易燃易爆,在压缩过程中,也必须严格控制沼气泄漏率,要求承压壳体无泄漏;轴伸端配套机械密封,通过隔离液阻断压缩腔气体向环境中泄漏,实现机组安全、可靠运行。
余热回收利用:沼气在压缩过程中会产生压缩热,传统的冷却方式是采用冷却水降温,将热量传递到环境中;但在沼气发酵过程中,需要控制发酵罐温度恒定,特别在北方冬季,对热量的需求更大。通过循环水对油冷却器和气体冷却器降温,循环水温度升高,再将高温循环水供给发酵罐加热,通过能量的综合利用,降低运行成本,实现沼气发酵工艺过程的节能降耗。
撬装模块化:伴随人工成本的提高,沼气压缩机组趋于集成撬装化,一般将沼气过滤系统,分离系统,增压系统,冷却系统、热回收系统、机组房舱(如需) 集成于一个撬块内,仅需接通水、电、气系统,机组固定在平整的承重地面,即可调试运行。
无需制作专用压缩机基础,大大节约土建施工费用。
排气洁净度:增压过程,需严格控制沼气增压后出口气体油脂含量,油脂含量过高,将影响后端净化膜或吸附剂寿命。目前国内沼气喷油螺杆压缩机组油分技术是采用旋风+重力+聚结式油分离技术,该种油分离技术经国内第三方权威机构检测,出口气体油脂含量最低可达到10PPb,满足后端净化工艺对气体洁净度要求。
尾气提纯:沼气分离后尾气主要成份为二氧化碳,压力一般为常压,因尾气中二氧化碳纯度较高,可通过喷油螺杆压缩机二级增压至2.0~2.5MPa(G),再降温到-5~-20℃,获取液态工业产品二氧化碳。二氧化碳主要应用于焊接、食品添加、制取干冰、灭火、液体驱油等行业,实现沼气工艺系统的CCUS应用。
5 喷油螺杆压缩机组特点
5.1 喷油螺杆压缩机组优势
(1)可靠性高:易损件少,对湿冲程(液体、粉尘)不敏感,没有液击危险。
(2)螺杆压缩机成熟的喷液内冷却技术,可在较高压比工况下运行,压比最高可达到15以上,运行安全可靠。
(3)无需备用机、维护费用低:运转寿命长,维修方便,运动部件少,运行可靠,维护费用、维护劳动强度低,操作人员不必经过长时间的专业培训。
(4)机组具有流量无极可调功能,无需配套变频器。
(5)动力平衡性好。螺杆压缩机没有不平衡的惯性力,运转平稳安全,振动小,重量轻,占地面积少,结构紧凑,不需要复杂基础,安装简单。
(6)连续输气,压力稳定无脉冲,不需要缓冲罐,管路设计简单。
5.2 喷油螺杆式压缩机组缺点
(1)造价高。螺杆压缩机的转子齿面是一空间曲面,对加工设备精度要求高。
(2)不能应用于高压条件。由于受到转子刚度和轴承寿命等方面的限制,一般螺杆压缩机排气压力不超过6.4MPa(G)。
(3)不能制成微型。螺杆压缩机依靠间隙密封气体,只有一定的容积流量才能具有优越的性能。
6 应用案例
山东某3000Nm3/h沼气处理项目,发酵原料为木薯,来气经过发酵罐制气、罗茨风机增压、脱硫后,将气体由001bar(G)增压至12bar(G),选用喷油螺杆式沼气压缩机SN20M-160Z3台,自
2014年初试车验收后投入运行,经过7年运转,机组运行数据稳定,整体满足沼气工艺技术要求。本项目经过长周期的运行验证,在沼气工程应用中具
有典型示范作用。
喷油螺杆沼气压缩机组经过多年的工艺应用,已广泛应用于国内沼气、垃圾填埋气等行业,此类机组的广泛应用和稳定运行,为后续沼气提纯提供了动力,减少了现场操作人员巡检和检修工作量,喷油螺杆压缩机在沼气行业的应用具有广泛的经济效益。
7 结语
伴随国家碳达峰、碳中和政策的提出,推动碳减排,就必须通过大力发展生物质能等可再生清洁能源,来替代传统化石能源。喷油螺杆压缩机已广泛应用于石油、化工等领域;通过本文的理论计算分析,结合成功运行案例,论证了喷油螺杆压缩机在沼气等生物质气工艺增压处理中,具备较好的适用性,在适合的流量及压力条件下,可进一步广泛应用。
参考文献:
[1] 邢子文.螺杆压缩机————理论、设计及应用[M].北京:机械工业出版社,2000.
[2] 郁永章.容积式压缩机技术手册[M].北京:机械工业出版社,2000,10.
作者简介:郭洋洋(1981-),男,工程师,本科,现任职于冰轮环境技术股份有限公司,从事螺杆压缩机组技术应用及推广工作。
