压缩空气干燥设备普遍使用的是冷冻式和吸附式两种,在谈论到干燥机效率时,更多是从压降、耗气量等角度来分析,但是无论是销售商还是制造商,都很少提及干燥机的能效。
1
冷冻式干燥机能效计算
η —冷冻式干燥机能效;
Mout —输出质量流量(累计值),单位为公斤(kg);
Hin —输入气流比焓值,单位为千焦每公斤(kJ/kg);
Hout —输出气流比焓值,单位为千焦每公斤(kJ/kg);
Ee —能源消耗,单位为千瓦时(kWh)。
参数释义:
质量流量——是指单位时间里流体通过封闭管道或敞开槽有效截面的流体质量。
比焓值——是指空气中含有的总热量,通常以干空气的单位质量为基准。在工程中指一千克干空气的焓和与它相对应的水蒸气的焓的总和。我们可以根据一定质量的空气在处理过程中比焓的变化,来判定空气是得到热量还是失去了热量。
2
吸附式干燥机能效计算
η —吸附式干燥机能效;
Mout —输出质量流量(累计值),单位为公斤(kg);
Hin —输入气流比焓值,单位为千焦每公斤(kJ/kg);
Hout —输出气流比焓值,单位为千焦每公斤(kJ/kg);
Ee —能源消耗,单位为千瓦时(kWh);
Vin —输入体积流量(累计值),单位为标方(Nm³);
Vout —输出体积流量(累计值),单位为标方(Nm³);
Pa —标准大气压,单位为千帕(kPa);
Pin —输入空气绝对压力,单位为千帕(kPa)。
参数释义:
体积流量——气体体积流量系指单位时间输送管道中流过的气体体积。气体体积有工作状态下体积和标准状态下体积之分,它们都是指在某个压力和某个温度情况下的体积,后者是指压力为一个标准大气压、温度为0℃(或20℃)时的气体体积。
3

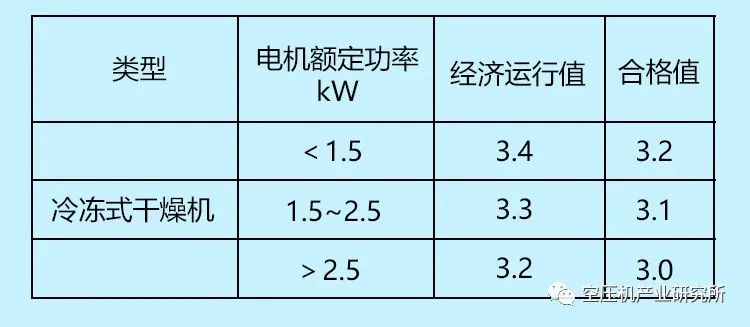

冷冻式干燥机的能效对标标准值
表- 吸附式干燥机能效对标标准值
4

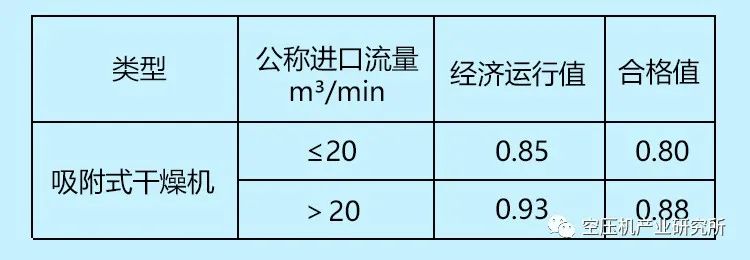

吸附式干燥机的能效对标标准值
《DB31/T 1143-2019空压机系统能效在线监测技术规范》
