各种类型换热器结构原理及特点(图文并茂)

发布时间:2023-03-01 00:52人气:

各种类型换热器结构原理及特点(图文并茂)板式换热器的构造原理、特点 板式换热器是由许多波纹形的传热板片,按一定的间隔,通过橡胶垫片压紧组成的可拆卸的换热设备。板片组装时,两组交替排列,板与板之间用粘结剂把......

板式换热器的构造原理、特点

      板式换热器是由许多波纹形的传热板片,按一定的间隔,通过橡胶垫片压紧组成的可拆卸的换热设备。板片组装时,两组交替排列,板与板之间用粘结剂把橡胶密封板条固定好,其作用是防止流体泄漏并使两板之间形成狭窄的网形流道,换热板片压成各种波纹形,以增加换热板片面积和刚性,并能使流体在低流速成下形成湍流,以达到强化传热的效果。板上的四个角孔,形成了流体的分配管和泄集管,两种换热介质分别流入各自流道,形成逆流或并流通过每个板片进行热量的交换。

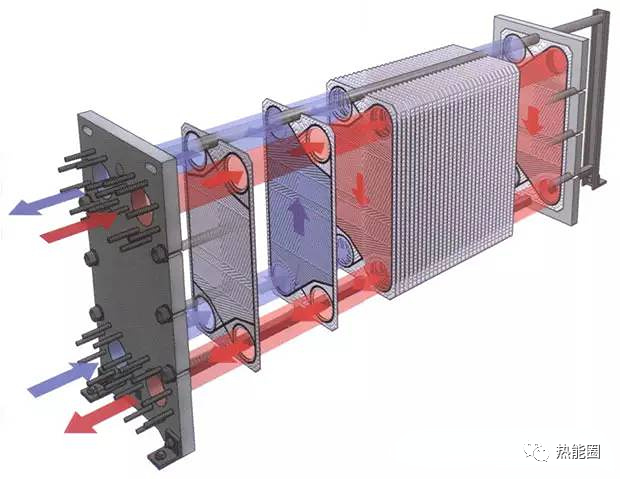

板式换热器结构图













螺旋板式换热器的构造原理、特点



“螺旋板式换热器是用薄金属板压制成具有一定波纹形状的换热板片,然后叠装,用夹板、螺 栓紧固而成的一种换热器。工作流体在两块板片间形成的窄小而曲折的通道中流过。冷热流 体依次通过流道,中间有一隔层板片将流体分开,并通过此板片进行换热。螺旋板式换热器是一种高效换热器设备,适用汽-汽、汽-液、液-液,对液传热。”



结构形式可分为



不可拆式(Ⅰ型)螺旋板式及可拆式(Ⅱ型、Ⅲ型)螺旋板式换热器。



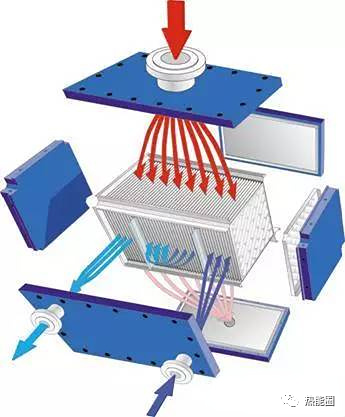

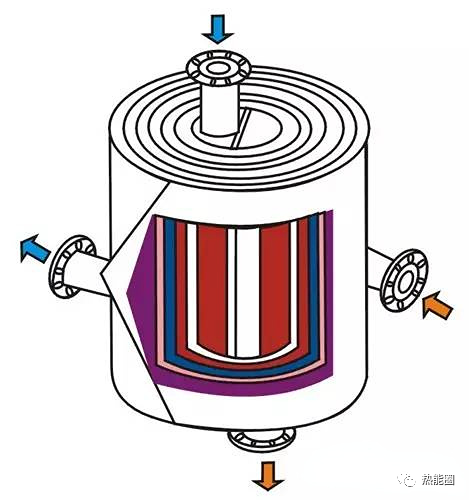

螺旋板式换热器结构图











列管式换热器的构造原理、特点




列管式换热器(又名列管式冷凝器),按材质分为碳钢列管式换热器,不锈钢列管式换热器和碳钢与不锈钢混合列管式换热器三种,按形式分为固定管板式、浮头式、U型管式换热器,按结构分为单管程、双管程和多管程,传热面积1~500m2,可根据用户需要定制。



列管式换热器结构图








管壳式换热器的构造原理、特点




管壳式换热器(shell and tube heat exchanger)又称列管式换热器。是以封闭在壳体中管束的壁面作为传热面的间壁式换热器。这种换热器结构简单、造价低、流通截面较宽、易于清洗水垢;但传热系数低、占地面积大。可用各种结构材料(主要是金属材料)制造,能在高温、高压下使用,是应用最广的类型。

管壳式换热器有固定管板式汽-水换热器、带膨胀节管壳式汽-水换热器、浮头式汽-水换热器、U形管壳式汽-水换热器、波节型管壳式汽-水换热器、分段式水-水换热器等几种类型。管壳式换热器的主要控制参数为加热面积、热水流量、换热量、热媒参数等。





管壳式换热器结构图







容积式换热器的构造原理、特点






容积式换热器主要由管箱,管束,壳体,安全控制装置,温度调节器,温度计,压力表等组成。

容积式换热器工作原理:

容积式换热器属于间壁式换热器,它利用一种固体壁面将进行热交流的两种流隔开,使它们通过壁面进行传热,进而实现两流体进行换热的工艺目的。容积式换热器,其罐体内充满水,冷水自换热器底部进入,热水从罐体顶部流出。在水流动过程中会形成局部滞流区(令水区),换热不充分,水温上升较慢,尤其在卧式容积式换热器中更为明显。

特点:

1、容积式换热器热媒温降大。汽水换热时,凝结水出水温度约50℃,回水管上下需设疏水器,给使用维修带来方便,水-水换热时,热温降为同型换热器的2~2.5倍,120~150℃的高温热水换热后可降至70~75℃。

2、容积式换热器换效果好,散热效果好,散热损失小,节能。同时,以蒸汽为热媒时,能回收约占整个换热量的15%凝结水热量。

3、冷水区小,容积利用率高。

4、保持了容积式换热器贮水量大,水头损失低,供水安全稳定,方便清垢之优点。



浮头式换热器的构造原理、特点




浮头式换热器其一端管板与壳体固定,而另一端的管板可以在壳体内自由浮动。壳体和管束对热膨胀是自由的,故当两种介质的温差较大时,管束与壳体之间不会产生温差应力。浮头端设计成可拆结构,使管束可以容易地插入或抽出,这样为检修和清洗提供了方便。这种形式的换热器特别适用于壳体与换热管温差应力较大,而且要求壳程与管程都要进行清洗的工况。



浮头换热器结构图







管式换热器的构造原理、特点



列管式换热器利用热传导和热辐射的原理,烟道气通过管程与逆流通过壳程的空气进行能量交换,从而达到输出洁净热空气的目的。该换热器结构紧凑,运行可靠,列管采用耐高温的薄壁波纹管,增加发传热面积和换热效率。广泛应用于化工、制药、轻工等行业废气余热利用和空气加热。



管式换热器结构图






热管换热器的构造原理、特点






热管是一种高效传热元件,其导热能力比金属高几百倍至数千倍。热管还具有均温特性好、热流密度可调、传热方向可逆等特性。用它组成热管换热器不仅具有热管固有的传热量大、温差小、重量轻体积小、热响应迅速等特点,而且还具有安装方便、维修简单、使用寿命长、阻力损失小、进、排风流道便于分隔、互不渗漏等特点。



热管是由内壁加工有槽道的两端密封的铝(轧)翅片管经清洗并抽成高真空后注入最佳液态工质而成,随注入液态工质的成分和比例不同,分为KLS低温热管换热器、GRSC-A中温热管换热器、GRSC-B高温热管换热器。热管一端受热时管内工质汽化,从热源吸收汽化热,汽化后蒸汽向另一端流动并遇冷凝结向散热区放出潜热。冷凝液借毛细力和重力的作用回流,继续受热汽化,这样往复循环将大量热量从加热区传递到散热区。热管内热量传递是通过工质的相变过程进行的。将热管元件按一定行列间距布置,成束装在框架的壳体内,用中间隔板将热管的加热段和散热段隔开,构成热管换热器。



热管是由美国发明的,最初被用于航天技术和核反应堆,以解决向阳面和背阴面受热不均匀。20世纪90年代被用于民用空调,由于其优越的导热性,受到越来越广泛的重视,目前在计算机、雷达等高科技领域被广泛应用。



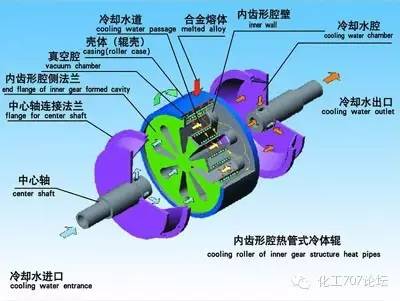

热管换热器结构图













汽水换热器的构造原理、特点



该换热器是在板式换热器的基础上加装降温与降压器而组成的,利用调节器对高蒸汽或高温水进行一级换热使之降之150℃以下。进入板式换热器进行换热,适用于高温蒸汽及高温水(150℃以上)。这种装置集板式换热器同时具有降温与降压器的优点。使换热器更加充分地进行热量交换。



空气换热器的构造原理、特点




加热炉窑为了降低能耗,在烟道中设置空气换热器,以回收烟气中的大量余热,达到节约燃料、降低生产成本,提高燃烧温度、增加炉子的产量。空气换热器是余热利用的理想设备,在轧钢加热炉、热处理炉、煅造加热炉等各种工业炉窑上得到广泛应用。炉用空气换热器的种类很多, 目前国内外绝大多数采用的是金属换热器,空气换热器是利用炉窑排出的尾气热量将空气预热至一定的温度后返回炉内助燃或用于其它设备。金属换热器具有体积小、热交换效率高、严密性好、结构简单等特点。







波纹管换热器的构造原理、特点



产品特点一种新型的强化传热节能型高效换热设备,在传统列管式换热器的基础上,采用强化传热技术,是对传统各类换热器的重大突破。公称通径DN325~2000mm;公称压力P0.6~.4Mpa;换热管规格Ф19,Ф25,Ф32,Ф42.壁厚0.5~1.0;工作介质水-水、汽-水、油-水、油-油等多种换热介质。总传热系数水-水K=2000~3500w/㎡;汽-水K=2500~4000w/㎡;其它介质视介质物理性能及工况而定。优性能传热效率高,防腐能力好,不污、不堵、不易结垢,无需维护,密封可靠,运行平稳,占地少,节省投资。




石墨换热器的构造原理、特点




圆块孔式石墨换热器由柱形不渗透性石墨换热块、石墨上下盖和其间的氟氧橡胶(或柔性石墨)O型圈及金属外壳、压盖等组装而成。是目前较先进、性能较优越的一种石墨换热器。圆柱形石墨换热块有较高的结果强度,并易与解决密封问题;在密封中采用氟橡胶(或柔性石墨)O型圈密封介质,加装压力弹簧作为热胀冷缩的自动补偿,以起到密封保持作用;采用短通道提高紊流程度使设备结构度高、耐温耐压性能强、抗热冲击性能好、体积利用率高、传热效果好并便于装拆检修。设备纵向孔走腐蚀性介质,横向孔走非腐蚀性介质。






换热机组的构造原理、特点:




换热机组是一次热网与用户之间的直接桥梁,从一次热网得到热量,自动连续地转换为用户需要的生活用水及采暖用水,适用于空调(供暖供冷),采暖,生活用水(洗浴)或其他换热回路(如地板供热,工艺水冷却等)。
