O型密封圈的技术解密O型圈是一种界面形状为圆形的橡胶圈，是液压和气动中应用最广泛的密封件。 O形密封圈是一种双向密封元件。安装时，O形密封圈在径向或轴向的初始压缩量，决定了O形密封圈的初始......
O型圈是一种界面形状为圆形的橡胶圈，是液压和气动中应用最广泛的密封件。
O形密封圈是一种双向密封元件。安装时，O形密封圈在径向或轴向的初始压缩量，决定了O形密封圈的初始密封能力。系统压力作用于O形密封圈所产生的力，就是其总的密封力；该密封力随着系统压力的升高而增大。
在压力作用下，O形圈的形状和具有高表面张力的液体相仿。压力朝各个方向等值传递。
O型圈密封原理
O型圈密封是一种挤压型密封。当密封件产生初始形变和应力Pseal，Pw>Pseal时，将不会泄漏。
K为介质压力传递给O型圈压力的系数（对橡胶，K=1）。因此，只要O型圈存在初始压力，就可实现无泄漏的绝对密封。
O型圈密封压缩变形率选择
低温：橡胶收缩，变细，可能泄漏（低温会造成橡胶加速老化，失去补偿能力）
一般断面有7%-30%的压缩变形率，静密封取大的压缩率（15%-30%），动密封取小的压缩率（9%-25%）
将 O 形圈安装在沟槽内时，要受到拉伸或压缩。若拉伸和压缩的数值过大，将导致O形圈截面过度增大或减小，因为拉伸1%相应地使截面直径W减小约0.5%。对于孔用（内压）密封，O形圈最好处于拉伸状态，最大允许拉伸量为6%；对于轴用（内压）密封，O 形圈最好延其周长方向受压缩，最大允许周长压缩量为3%。
O型圈挤出原理
最大允许挤出间隙gmax 和系统压力，O 形圈截面直径以及材料硬度有关。通常，工作压力越高，最大允许挤出间隙gmax 取值越小。如果间隙g超过允许范围，就会导致O 形圈挤出甚至损坏，当压力超过5MPa时，建议使用挡圈。

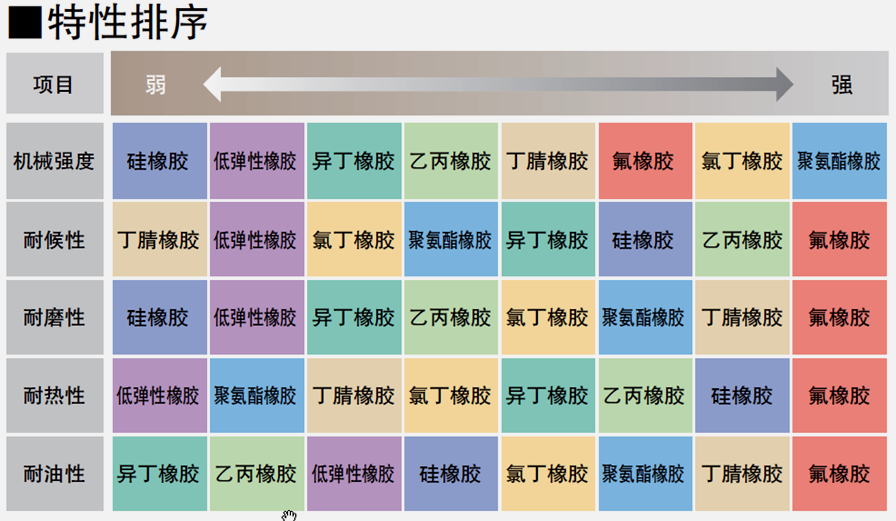

O型圈材料特性
