管道+阀门+仪表+机泵，配管设计中常见错误详解！为提高设计质量，减少常识性错误的发生，一起看看配管设计中这些最常见的实例！ 在配管设计中经常由于设计人员的疏忽及经验不足，会造成管道布置不合理，操作检修不便，外表不......
为提高设计质量，减少常识性错误的发生，一起看看配管设计中这些最常见的实例！
在配管设计中经常由于设计人员的疏忽及经验不足，会造成管道布置不合理，操作检修不便，外表不美观的情况。
为提高设计质量，减少常识性错误的发生，一起看看配管设计中这些最常见的实例！
1
2
3
4
5
6
冷换设备的管线设计
7
加热炉的管线设计
8

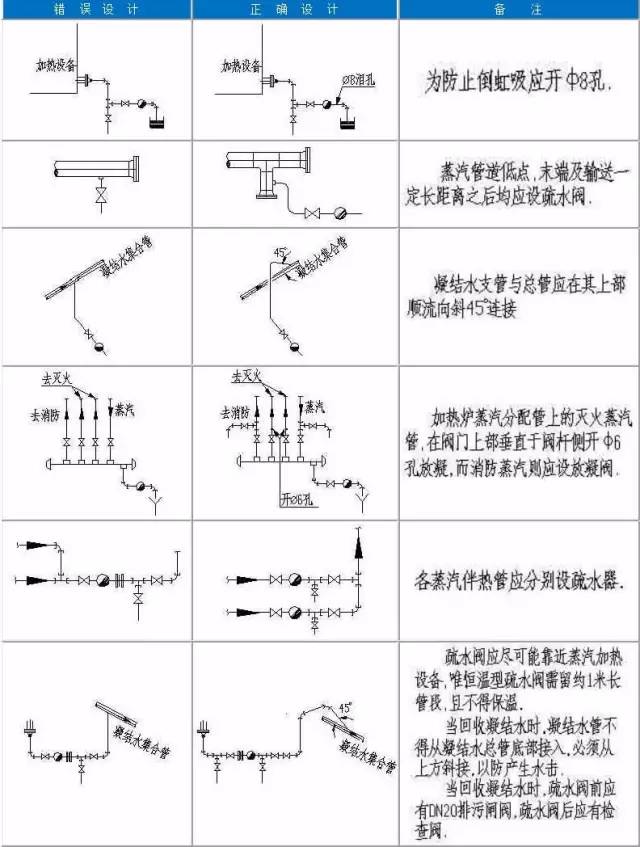

蒸汽管道的布置
9
支架设置
10
仪表元件的布置
