表压、绝压和真空度的区别

压力是当今社会最常说的词语之一，但此压力非彼压力。针对工业生产过程，作为化工操作人员和仪表维护人员都需要掌握压不同压力的概念。





绝压、表压及真空的概念

绝对压，或称为真实压，是以绝对零压为起点计算的压强。或真空为起点计算的压强，绝对压强，简称绝压。

表压强，简称表压，是指以当时当地大气压为起点计算的压强。当所测量的系统的压强等于当时当地的大气压时，压强表的指针指零。即表压为零。

真空度，当被测量的系统的绝对压强小于当时当地的大气压时，当时当地的大气压与系统绝对压之差，称为真空度。此时所用的测压仪表称为真空表。

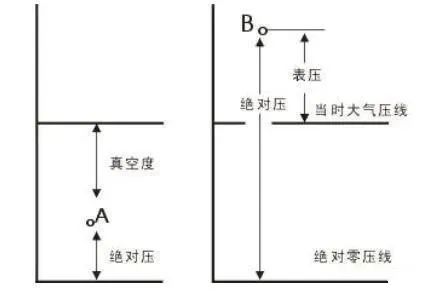

绝对压、表压、真空度之间的关系如图所示：

图绝对压、表压和真空度的关系

A- 测压点压强小于当时大气压

B- B-测压点压强大于当时大气压

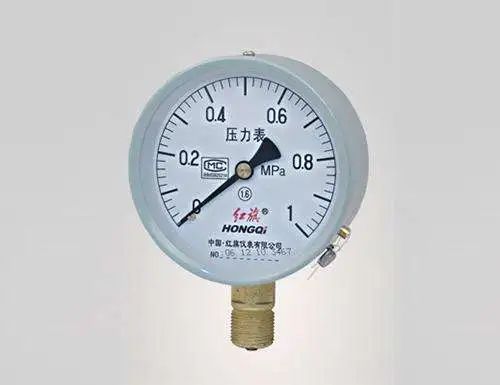

压力表





表压、绝压、差压的区别

绝压就是绝对压力（工程学称谓，物理学称谓是绝对压强）；

差压就是压力差（或压强差）

即：绝对压力-大气压=表压。

“表压”在真空行业特指：用普通真空表(相对压力表)测得的气体相对压力值，用负数表示，是指被测气体压力与大气压的差值。也叫负压。

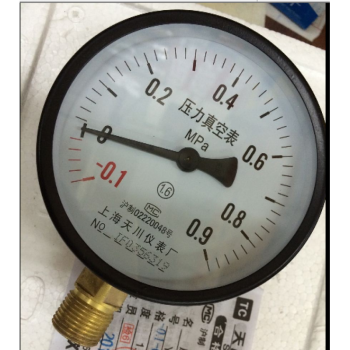

真空表

所谓"真空"，是指在给定的空间内，压强低于101325帕斯卡(也即一个标准大气压强约101KPa)的气体状态。

对于真空度的标识通常有两种方法：

一是用"绝对压力"、"绝对真空度"（即比"理论真空"高多少压力)标识；

在实际情况中，真空泵的绝对压力值介于0～101.325KPa之间。绝对压力值需要用绝对压力仪表测量，在20℃、海拔高度=0的地方，用于测量真空度的仪表(绝对真空表)的初始值为101.325KPa(即一个标准大气压)。

二是用"相对压力"、"相对真空度"(即比"大气压"低多少压力)来标识。

"相对真空度"是指被测对象的压力与测量地点大气压的差值。用普通真空表测量。在没有真空的状态下(即常压时)，表的初始值为0。当测量真空时，它的值介于0到－101.325KPa（一般用负数表示）之间。

比如，有一款微型真空泵PH2506B测量值为－75KPa，则表示泵可以抽到比测量地点的大气压低75KPa的真空状态。
